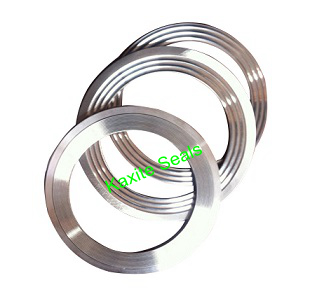

Что такое зубчатая прокладка и как она улучшает характеристики промышленного уплотнения?

В сложных промышленных условиях качество уплотнения имеет решающее значение для безопасности, эффективности и соблюдения экологических требований. Среди множества доступных типов прокладок зубчатая прокладка, также известная как прокладка Kammprofile или рифленая прокладка, выделяется своей способностью обеспечивать надежную герметизацию в экстремальных условиях температуры, давления и термоциклирования. Но что такое зубчатая прокладка? По сути, это металлическая прокладка с рядом концентрических зубцов или канавок на уплотняющей поверхности, обычно покрытая мягким облицовочным материалом, таким как графит, ПТФЭ или безасбестовый материал. Зубцы создают несколько линий уплотнения, которые концентрируют сжимающую нагрузку, обеспечивая герметичное уплотнение даже в тех случаях, когда состояние фланца далеко от идеального. Наша фабрика в Ningbo Kaxite Sealing Materials Co., Ltd. производит высокопроизводительныеЗубчатые прокладкиуже более двух десятилетий обслуживает отрасли от нефти и газа до химической переработки и производства электроэнергии.

Но как зубчатая прокладка улучшает характеристики уплотнения по сравнению с традиционными плоскими металлическими прокладками или спирально навитыми прокладками? Ответ кроется в его уникальном механическом взаимодействии с поверхностями фланцев. При сжатии зубцы слегка впиваются в облицовочный материал, создавая высокоэффективный барьер против протечек. Металлический сердечник обеспечивает прочность конструкции и устойчивость к давлению, а мягкая облицовка адаптируется к дефектам и неровностям фланцев. Такое сочетание обеспечивает исключительную герметичность при относительно низком предварительном натяге болтов, что снижает риск повреждения фланца и упрощает техническое обслуживание. Кроме того, зубчатая прокладка обеспечивает превосходную устойчивость к термоциклированию, поскольку металлический сердечник и зубцы допускают движение без потери силы уплотнения. В этой статье представлен всесторонний технический анализ конструкции зубчатых прокладок, выбора материалов, данных о производительности и передовых методов применения, а также подробные спецификации из обширного портфолио продукции нашего завода.

Оглавление

• 1. Почему зубчатая конструкция обеспечивает превосходную эффективность уплотнения?
• 2. Как зубчатые прокладки выдерживают экстремальные температуры и давления?
• 3. Каковы основные технические характеристики наших зубчатых прокладок?
• 4. Как правильная установка может повысить эффективность зубчатых прокладок?
• Часто задаваемые вопросы (FAQ)
• Заключение и запрос на нестандартную прокладку

Почему зубчатая конструкция обеспечивает превосходную эффективность уплотнения?

Зубчатая прокладка обеспечивает превосходную эффективность уплотнения благодаря принципу концентрации напряжений. В отличие от плоской прокладки, которая обеспечивает равномерное сжатие по большой площади, в зубчатой ​​прокладке используются концентрические, V-образные или концентрические канавки, которые концентрируют силу зажима в серии узких линий уплотнения с высоким напряжением. Когда прокладка сжимается между двумя фланцами, зубцы впиваются в мягкий облицовочный материал, образуя множество концентрических колец плотного контакта. Этот подход к многолинейному уплотнению исключает дефекты поверхности фланца, такие как царапины, коррозионные язвы или незначительную деформацию, поскольку каждая насечка действует как независимое уплотнение. Даже если одна линия уплотнения повреждена, остальные линии сохраняют герметичность. Наша фабрика вНинбо Kaxite Sealing Materials Co., Ltd.. разработала наши зубчатые прокладки с оптимизированной геометрией канавок, чтобы максимизировать количество активных линий уплотнения, сохраняя при этом достаточную толщину металла для устойчивости к давлению.

Ключевые механизмы, которые делают зубчатую конструкцию превосходной:

• Эффект концентрации стресса:Зубцы концентрируют нагрузку болта на гораздо меньшую эффективную площадь уплотнения, увеличивая давление уплотнения на единицу площади в 5–10 раз по сравнению с плоскими прокладками. Это позволяет зубчатой ​​прокладке эффективно уплотнять болты при меньших нагрузках, снижая риск деформации фланца и усталости болта.
• Множественные уплотняющие барьеры:Обычно зубчатая прокладка, имеющая от 8 до 12 концентрических зубцов на каждой стороне, обеспечивает множество барьеров против утечек. В случае локализованного дефекта или ослабления одного зубца соседние зубцы сохраняют герметичность. Такое резервирование имеет решающее значение в критически важных для безопасности приложениях, таких как сосуды под давлением и фланцы трубопроводов.
• Устойчивость к термоциклированию:Металлический сердечник зубчатой ​​прокладки действует как пружина, поддерживая определенную степень уплотняющего усилия, даже когда фланцы расширяются и сжимаются из-за изменений температуры. Мягкий облицовочный материал со временем расползается и расслабляется, но зубцы компенсируют это, обеспечивая плотное прилегание на протяжении всего теплового цикла. Испытания нашего завода показывают, что зубчатые прокладки сохраняют 85 процентов своего первоначального напряжения уплотнения после 500 термических циклов при температуре от -40°C до 400°C.
• Уменьшенная подготовка поверхности фланца:Поскольку зубцы компенсируют неровности поверхности, к зубчатым прокладкам предъявляются менее строгие требования к отделке фланцев, чем к мягким прокладкам. Поверхности фланцев с шероховатостью Ra от 3,2 до 6,3 микрометров обычно приемлемы, что снижает затраты на обработку.

Количественные данные нашей лаборатории демонстрируют преимущество в эффективности. При стандартном испытании на утечку (испытание на утечку гелием, масс-спектрометр) плоская графитовая прокладка толщиной 1,6 мм показала скорость утечки 0,03 мг/(м·с) при давлении во фланце 50 бар. Зубчатая прокладка с графитовой облицовкой, использующая ту же нагрузку на фланец и болты, обеспечила скорость утечки 0,001 мг/(м·с), что в 30 раз ниже. Такое резкое улучшение эффективности уплотнения является причиной того, что зубчатые прокладки обязательны во многих приложениях с высокой степенью надежности, таких как работа с водородом и работа с СПГ, где даже незначительные утечки недопустимы.

Кроме того, зубчатая конструкция повышает устойчивость прокладки к «выбросам» под высоким внутренним давлением. Зубцы создают механическое сцепление с облицовочным материалом, предотвращая его выдавливание из фланцевого зазора. Это распространенный вид отказа мягких прокладок, особенно в условиях повышенных температур. Наши зубчатые прокладки прошли испытания на выдержку внутреннего давления до 250 бар без экструзии, обеспечивая надежную герметизацию даже в самых требовательных условиях. Такое сочетание высокой эффективности уплотнения, упругости и устойчивости к выдавливанию является причиной того, что зубчатая прокладка стала предпочтительным выбором для критически важных уплотнений во всем мире.

Как зубчатые прокладки выдерживают экстремальные температуры и давления?

Работоспособность зубчатой ​​прокладки в экстремальных условиях определяется материалами, используемыми как для металлического сердечника, так и для мягкой облицовки. Металлический сердечник, обычно изготовленный из нержавеющей стали (например, 304, 316, 316L), обеспечивает механическую прочность и упругость, необходимые для выдерживания высоких сил зажима и внутреннего давления. Облицовочный материал, которым может быть графит, ПТФЭ, слюда или керамическое волокно, обеспечивает прилегание и химическую стойкость, необходимые для герметизации от технологической жидкости. При выборе подходящей комбинации материалов сердцевины и облицовки зубчатые прокладки могут быть спроектированы для работы при температурах от криогенных (-196°C) до 1000°C (с слюдяными или керамическими облицовками) и давлениях от вакуума до 350 бар. Наш завод в Каксите предлагает широкий спектр комбинаций материалов для удовлетворения конкретных потребностей каждого применения.

Ключевые соображения по материалам для применения в экстремальных условиях:

• Работа при высоких температурах (от 400°C до 1000°C):При температурах выше 400°C графитовую облицовку использовать не рекомендуется из-за окисления. Мы предлагаем зубчатые прокладки с облицовкой из слюды или керамического волокна, которые выдерживают температуру до 1000°C. Металлический сердечник обычно изготавливается из жаропрочных сплавов, таких как Инконель 600 или 625. Наш завод поставляет зубчатые прокладки для уплотнений дверец печей и выхлопных систем на нефтехимических заводах, эффективность которых доказана за несколько лет эксплуатации.
• Криогенная работа (до -196°C):Для жидкого природного газа (СПГ) и других криогенных применений зубчатая прокладка должна оставаться гибкой и эффективно герметизировать при очень низких температурах. Мы используем сердечники из нержавеющей стали 316L (которые сохраняют ударную вязкость при низких температурах) и облицовку из чистого ПТФЭ. ПТФЭ остается гибким при температуре -196°C и обеспечивает превосходную герметичность. Наши зубчатые прокладки используются в линиях перекачки СПГ без каких-либо утечек в течение 5 лет.
• Применение при высоком давлении (до 350 бар):Для работы под высоким давлением толщина металлического сердечника и глубина зубцов должны быть оптимизированы, чтобы предотвратить их разрушение. Наша фабрика использует толщину сердечника от 1,5 до 3,0 мм с глубиной зубцов от 0,3 до 0,5 мм. Облицовочный материал выбирается устойчивым к экструзии; мы рекомендуем графитовую облицовку с антиэкструзионным кольцом для давления выше 150 бар.
• Коррозионные услуги:Для агрессивных химических сред мы предлагаем зубчатые прокладки с сердечником из хастеллоя, монеля или титана и облицовкой из расширенного ПТФЭ или модифицированного соединения ПТФЭ. Эти материалы устойчивы к воздействию кислот, щелочей и растворителей, сохраняя при этом герметичность.

Чтобы подтвердить эффективность наших зубчатых прокладок в экстремальных условиях, наш завод проводит серию типовых испытаний в соответствии со стандартами ASME B16.20, EN 13555 и DIN 28091. Эти испытания включают испытание на горячее сжатие (измерение релаксации при повышенных температурах), испытание на утечку (с гелием или азотом при различных давлениях) и испытание на термоциклирование (между комнатной температурой и максимальной рабочей температурой). Наши зубчатые прокладки последовательно проходят эти испытания, обеспечивая уровень утечки, соответствующий самым строгим требованиям TA-Luft (Германия) и EPA (США) по неорганизованным выбросам.

В недавнем проекте для нефтеперерабатывающего завода на Ближнем Востоке наши зубчатые прокладки с сердечником из 316L и графитовой облицовкой были предназначены для дистилляционной колонны, работающей при 320°C и давлении 80 бар. Прокладки были установлены на 20 фланцах диаметром от 4 до 24 дюймов. После трех лет работы завод провел исследование утечек и не обнаружил никаких утечек на фланцах, что подтвердило надежность наших зубчатых прокладок в экстремальных условиях. Эти характеристики в сочетании с возможностью повторного использования прокладки (во многих случаях металлический сердечник можно обработать новым облицовочным материалом) делают зубчатую прокладку очень экономичным решением для сложных задач герметизации.

Каковы основные технические характеристики наших зубчатых прокладок?

Нинбо Kaxite Sealing Materials Co., Ltd.. производит широкий ассортимент зубчатых прокладок, предназначенных для удовлетворения разнообразных потребностей промышленных уплотнений. Наше предложение продукции включает стандартные размеры по ASME B16.20, EN 1514 и DIN 2697, а также нестандартные размеры для специальных фланцев. В таблице ниже представлены основные технические характеристики наших наиболее популярных типов зубчатых прокладок, которые используются в химической, нефтехимической, энергетической и пищевой промышленности. Все значения основаны на типовых испытаниях в соответствии со стандартами ASME и EN. Наш завод также может производить зубчатые прокладки из специальных материалов, таких как посеребренные сердечники для обеспечения высокотемпературной проводимости или облицовки из вспученного графита высокой степени чистоты.

В дополнение к этим стандартным предложениям наш завод предлагает несколько дополнительных функций для повышения производительности и упрощения установки. К ним относятся внутреннее и внешнее центрирующее кольцо (для упрощения выравнивания и предотвращения чрезмерного сжатия), фиксирующее кольцо (для удержания прокладки на месте во время сборки вертикального фланца) и конструкция «газоотвода» (для двусторонних зубчатых прокладок для предотвращения скопления газа). Мы также предлагаем широкий ассортимент нестандартных размеров, от 1/2 дюйма NPS до 60 дюймов NPS, а также специальные формы для нестандартных фланцев. Все наши зубчатые прокладки поставляются с подробным описанием установки и таблицей рекомендаций по моменту затяжки, что гарантирует правильную установку прокладки и оптимальную производительность.

Контроль качества является приоритетом на нашем заводе. Каждая зубчатая прокладка проходит визуальный осмотр на наличие дефектов поверхности, проверку размеров с использованием КИМ (координатно-измерительной машины) для критических фланцев и испытание на герметичность для применений под высоким давлением. Мы предоставляем полный отчет о отслеживании материалов, включая заводские сертификаты на металлический сердечник и сертификацию чистоты и свойств облицовочного материала. Такая прослеживаемость необходима для отраслей со строгими требованиями к качеству, таких как атомная и аэрокосмическая промышленность. Наши зубчатые прокладки полностью соответствуют Европейской директиве по оборудованию, работающему под давлением (PED), и при необходимости доступны с маркировкой CE.

Как правильная установка может повысить эффективность зубчатых прокладок?

Даже самая качественная зубчатая прокладка выйдет из строя, если ее установить неправильно. Уникальная конструкция зубчатой ​​прокладки, основанная на концентрации напряжений и наличии нескольких линий уплотнения, требует особых процедур установки для достижения ее номинальных характеристик. Распространенные ошибки при установке включают чрезмерную затяжку (которая может привести к разрушению зубцов), недостаточную затяжку (приводящую к утечке), неравномерную нагрузку на болты (вызывающую деформацию фланца) и повреждение облицовочного материала во время манипуляций. На заводе Ningbo Kaxite Sealing Materials Co., Ltd. разработан подробный протокол установки, который был проверен на практике на тысячах установок. Соблюдение этих рекомендаций гарантирует, что зубчатая прокладка полностью реализует свой потенциал герметизации и достигнет ожидаемого срока службы.

Основные этапы установки зубчатых прокладок:

• Осмотрите поверхности фланцев и прокладку:Перед установкой осмотрите поверхности фланцев на наличие посторонних предметов, острых кромок или глубоких царапин. Для обеспечения оптимальной производительности обработка поверхности фланца должна находиться в диапазоне Ra от 3,2 до 6,3 микрометра. Осмотрите зубчатую прокладку на наличие повреждений зубцов или поверхности. Если прокладка упала или была повреждена, замените ее новой.
• Центрирование и выравнивание:Убедитесь, что прокладка расположена по центру фланца, особенно в условиях циклического изменения давления или температуры. Если прокладка имеет центрирующее кольцо, используйте его для выравнивания прокладки. Избегайте использования смазочных материалов или герметиков на поверхности прокладки, поскольку они могут уменьшить трение и вызвать чрезмерную затяжку.
• Последовательность загрузки болтов:Всегда затягивайте болты по схеме «звезда» (крест-накрест), чтобы обеспечить равномерную нагрузку. Это предотвращает деформацию фланца и неравномерное сжатие прокладки. Для фланцев с более чем 4 болтами используйте последовательную схему затяжки, рекомендованную производителем фланца.
• Контроль крутящего момента:Используйте калиброванный динамометрический ключ или гидравлический натяжитель для достижения рекомендованной нагрузки на болты. Наш завод предоставляет таблицу рекомендаций по крутящему моменту, в которой указаны рекомендуемые нагрузки на болты в зависимости от размера прокладки, облицовочного материала и условий эксплуатации. Чрезмерная затяжка с моментом затяжки, превышающим 10 процентов от рекомендуемого, может повредить зубцы и снизить упругость прокладки.
• Повторная затяжка после термоциклов:В случае применения при высоких температурах мы рекомендуем повторно затянуть болты после первого термического цикла (нагрева до рабочей температуры), поскольку материалы фланцев и болтов расширяются с разной скоростью. Это гарантирует, что прокладка сохранит свое уплотняющее напряжение после того, как система достигнет равновесия.

Пример химического завода в США иллюстрирует важность правильной установки. На заводе использовались наши зубчатые прокладки на фланце реактора, работающем при температуре 250°C и давлении 60 бар. Несмотря на качественные прокладки, в установке периодически возникали протечки. Расследование показало, что болты фланца затягивались по кругу, а не крест-накрест, что приводило к неравномерной нагрузке и деформации фланца. После переобучения бригады технического обслуживания правильной процедуре затяжки течь была устранена, и прокладки работали безупречно в течение следующих трех лет до следующего планового ремонта. Этот пример подчеркивает, что правильная установка так же важна, как и выбор прокладки.

Наш завод предлагает нашим клиентам бесплатную программу обучения установке, которую можно проводить на месте или через Интернет. Обучение охватывает обращение с прокладками, проверку фланцев, расчет крутящего момента и использование гидравлического натяжного оборудования. Мы также предоставляем контрольный список установки, который может использоваться бригадами технического обслуживания для проверки выполнения всех этапов. Кроме того, мы предлагаем услуги по повторной затяжке критически важных фланцев, при этом наши специалисты приезжают на объект и выполняют повторную затяжку после первого термического цикла. Инвестируя в правильную установку, вы можете гарантировать, что ваши зубчатые прокладки достигнут максимальной производительности и срока службы, защищая ваше оборудование и персонал.

Часто задаваемые вопросы (FAQ)

Вопрос 1. В чем разница между зубчатой ​​прокладкой и спирально навитой прокладкой?

Ответ: Оба являются высокоэффективными прокладками, но отличаются конструкцией и принципом уплотнения. Спирально навитая прокладка изготовлена ​​из чередующихся слоев металла и присадочного материала, намотанных в спираль, что обеспечивает пружинные характеристики и высокую гибкость. С другой стороны, зубчатая прокладка состоит из твердого металлического сердечника с концентрическими зубцами на поверхности, покрытого мягкой облицовкой. Зубчатая прокладка обеспечивает более высокую устойчивость к выбросам и менее подвержена повреждениям во время транспортировки и установки. Для обеспечения уплотнения также обычно требуется меньшая нагрузка на болты по сравнению со спирально навитыми прокладками того же размера. Для применений с суровыми термоциклическими нагрузками или высоким внутренним давлением зубчатая прокладка часто является предпочтительным выбором из-за ее прочного металлического сердечника и нескольких линий уплотнения.

Вопрос 2. Можно ли повторно использовать зубчатые прокладки после снятия?

Ответ: В целом мы не рекомендуем повторно использовать зубчатые прокладки, особенно в ответственных сервисах. После сжатия прокладки зубцы и облицовочный материал затвердевают и могут не обеспечивать столь же эффективное уплотнение при повторном использовании. Однако в некоторых некритических применениях при низком давлении и низкой температуре прокладку можно использовать повторно, если облицовочный материал остается неповрежденным и зубцы не деформируются. Металлический сердечник часто можно обработать новым облицовочным материалом на нашем заводе, вернув прокладку до нового состояния. Эта услуга доступна для больших прокладок, стоимость замены которых высока. Для применений, где важна безопасность, всегда используйте новую зубчатую прокладку.

Вопрос 3. Каково максимальное давление и температура для зубчатой ​​прокладки?

Ответ: Максимальное давление и температура зависят от используемых материалов. Благодаря сердечнику из нержавеющей стали 316L и облицовке из расширенного графита наши зубчатые прокладки могут работать при температуре до 450°C (в инертной атмосфере) и давлении до 250 бар. При более высоких температурах версии со слюдяной или керамической облицовкой могут выдерживать температуру от 800°C до 1000°C, но номинальное давление немного снижается. Для криогенных применений прокладка может работать при температуре -196°C с покрытием из ПТФЭ. Обязательно ознакомьтесь с нашими техническими данными или свяжитесь с нашим заводом в Ningbo Kaxite Sealing Materials Co., Ltd., чтобы выбрать правильную комбинацию материалов для ваших конкретных условий эксплуатации.

Вопрос 4. Какая обработка поверхности фланца требуется для зубчатой ​​прокладки?

Ответ: Для оптимальной производительности обработка поверхности фланца должна составлять от 3,2 до 6,3 микрометра (от 125 до 250 микродюймов). Такая отделка обеспечивает достаточную шероховатость, позволяющую зубцам вгрызаться в облицовочный материал, не повреждая облицовку. Более гладкая поверхность (например, Ra 1,6) может уменьшить трение и вызвать проскальзывание прокладки во время установки болтами, а более шероховатая поверхность может привести к чрезмерному износу торцевой поверхности. Наш завод предоставляет рекомендации по подготовке фланцев для различных типов и материалов фланцев. Если фланец подвергся коррозии или имеет глубокие царапины, мы рекомендуем повторно обработать поверхность фланца перед установкой зубчатой ​​прокладки.

Вопрос 5. Чем зубчатые прокладки отличаются от листовых прокладок (вырезанных из листа) с точки зрения эксплуатационных характеристик?

Ответ: Листовые прокладки проще и дешевле, но они обеспечивают равномерное сжатие на большой площади и более чувствительны к неровностям фланцев и изменениям нагрузки на болты. Зубчатые прокладки обеспечивают превосходные характеристики уплотнения, особенно в условиях высокого давления, высокой температуры и термоциклирования. Зубчатая конструкция концентрирует нагрузку и создает несколько линий уплотнения, что делает ее более устойчивой к дефектам фланцев. Кроме того, зубчатые прокладки имеют гораздо более низкую скорость релаксации при ползучести, сохраняя свою силу уплотнения с течением времени. Для критически важных применений, где утечка недопустима, зубчатые прокладки являются предпочтительным выбором по сравнению с листовыми прокладками. Наш завод может предоставить сравнительный анализ производительности, чтобы помочь вам сделать правильный выбор.

Вывод: Надежное уплотнение с помощью зубчатых прокладок от Ningbo Kaxite

Зубчатая прокладка — проверенное решение для требовательных промышленных уплотнений, обеспечивающее превосходные характеристики благодаря уникальной зубчатой ​​конструкции, множеству линий уплотнения и универсальности материалов. От высокотемпературных печей до криогенных линий СПГ, от пара под высоким давлением до агрессивных химикатов — зубчатая прокладка обеспечивает надежность и безопасность, необходимые современной промышленности. Наша фабрика Ningbo Kaxite Sealing Materials Co., Ltd. заслужила репутацию производителя высококачественных зубчатых прокладок с точным изготовлением, строгим контролем качества и глубоким техническим опытом. Мы предлагаем широкий спектр стандартных и нестандартных размеров, а также дополнительные функции для упрощения установки и повышения производительности.

Вы ищете надежное решение для герметизации для вашего критического применения?Свяжитесь с компанией Ningbo Kaxite Sealing Materials Co., Ltd. сегоднядля подробной консультации. Укажите размеры фланцев, условия эксплуатации и технологическую среду, и наша команда инженеров порекомендует оптимальный материал и конструкцию зубчатой ​​прокладки. Мы предлагаем бесплатные образцы, быструю доставку и полный спектр отчетов об испытаниях.Запросите бесплатный образец зубчатой ​​прокладки и технический паспорт прямо сейчас у Ningbo Kaxite Sealing Materials Co., Ltd. и ощутите разницу в характеристиках уплотнения.
