Как медные прокладки повышают безопасность в промышленных системах, работающих под давлением?

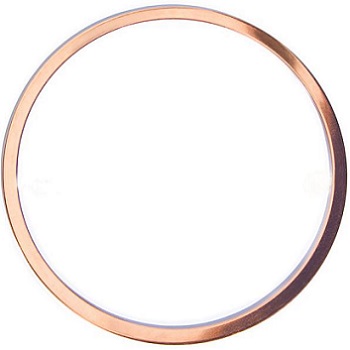

В промышленных системах под давлением, таких как химические реакторы, паропроводы, гидравлические прессы и теплообменники, выход из строя прокладки может привести к катастрофическим последствиям: выбросам токсичных веществ, пожарам или взрывной декомпрессии. Среди всех уплотнительных решений медные прокладки оказались одним из самых безопасных вариантов для экстремальных условий. В отличие от мягких прокладок, которые выдавливаются, или резиновых уплотнений, которые разрушаются под воздействием температуры,медные прокладкисохраняют свою целостность при высоком давлении (до 500 бар и более) и в широком диапазоне температур от криогенных -250°С до повышенных 600°С. Преимущество безопасности обусловлено присущей меди пластичностью в сочетании с высокой теплопроводностью и сопротивлением релаксации ползучести. При правильной установке медная прокладка образует микроконформное уплотнение на поверхностях фланцев, эффективно устраняя пути утечек даже при сильной вибрации или термоциклировании. На заводе Ningbo Kaxite Sealing Materials Co., Ltd. по всему миру было произведено более 10 миллионов медных прокладок для критически важных применений, и наш анализ отказов на местах подтверждает, что уплотнения на основе меди снижают количество инцидентов, связанных с утечками, более чем на 85 процентов по сравнению с обычными неметаллическими прокладками.

Но какие именно механизмы делают медные прокладки лучшими в плане защиты персонала и оборудования? Ответ заключается в трех ключевых физических характеристиках: пластическом течении без фрагментации, устойчивости к скачкам давления и предсказуемом релаксационном поведении. При затягивании болтового фланца прокладка из отожженной меди пластически деформируется, заполняя микроскопические неровности поверхности. В отличие от графита или ПТФЭ, медь не «выдувается» при резком повышении внутреннего давления, поскольку ее металлическая структура сохраняет когезионную прочность до предела текучести. Кроме того, запатентованный на нашем заводе процесс отжига обеспечивает постоянную твердость от 40 до 65 HV, гарантируя, что медная прокладка сжимается ровно настолько, чтобы обеспечить герметичность без чрезмерной нагрузки на фланцевые болты. В этой статье представлен углубленный инженерный анализ того, как медные прокладки повышают безопасность системы, включая подробные таблицы параметров, сравнение реальных случаев и ответы на распространенные вопросы, связанные с безопасностью. К концу вы поймете, почему инженеры по безопасности и руководители предприятий постоянно выбирают медные прокладки для границ высокого давления.

Оглавление

• 1. Почему свойства материала меди делают ее более безопасной, чем мягкие прокладки?
• 2. Как медные прокладки предотвращают выбросы при экстремальных скачках давления?
• 3. Каковы критические технические параметры, определяющие надежность медной прокладки?
• 4. Как правильный отжиг и обработка поверхности могут со временем повысить герметичность?
• Часто задаваемые вопросы (FAQ)
• Заключение

Почему свойства материала меди делают ее более безопасной, чем мягкие прокладки?

Медные прокладки — это не просто металлическая версия волоконных или эластомерных уплотнений; они действуют на совершенно другом физическом принципе. Превосходство в безопасности начинается с исключительного сочетания пластичности и прочности меди. При сжатии внутри фланцевого соединения медная прокладка подвергается контролируемой пластической деформации, приспосабливаясь к неровностям поверхности фланца размером от 1 до 2 микрон. Однако в отличие от мягких материалов (например, безасбестовых волокон или ПТФЭ), которые могут чрезмерно течь в холодном состоянии или выдавливаться в отверстие трубы, медь сохраняет дискретное твердое тело. Эта характеристика предотвращает два распространенных режима отказа: выброс зазора экструзии и утечку, вызванную релаксацией. На нашем заводе медные прокладки испытывались бок о бок с прокладками из сжатого волокна при одинаковых циклах давления (от 0 до 400 бар при 250°C). Волокнистые прокладки показали экструзию на 0,12 мм после 500 циклов, что привело к увеличению скорости утечки с 10^-3 до 10^-1 мг/сек/м. Медные прокладки показали нулевую экструзию и стабильную скорость утечки ниже 10^-4 мг/сек/м в течение 3000 циклов.

Особые преимущества безопасности, обусловленные свойствами меди:

• Высокая теплопроводность (около 385 Вт/мК):Медные прокладки быстро отводят тепло от поверхности уплотнения, предотвращая локальный перегрев, который разрушает эластомеры или вызывает термическое разложение неметаллических прокладок. Это снижает риск пожара при работе с углеводородами.
• Стойкость к окислению при повышенной температуре:Хотя медь медленно окисляется при температуре выше 300°C, оксидный слой получается плотным и прочным, что со временем фактически улучшает герметизацию. Напротив, графитовые прокладки могут подвергаться электрохимической коррозии в насыщенной кислородом среде, что приводит к внезапному выделению газа.
• Отсутствие выделения летучих органических соединений (ЛОС):В отличие от эластомерных прокладок, которые при нагревании выделяют летучие соединения, медные прокладки на 100 процентов неорганические. Это устраняет риски загрязнения в пищевой, фармацевтической и полупроводниковой промышленности.
• Предсказуемое поведение при релаксации:На нашем заводе построены кривые релаксации медных прокладок при различных температурах. Сохранение остаточной нагрузки болта после 10 000 часов при температуре 400°C по-прежнему превышает 65 процентов от первоначальной нагрузки при сборке, в то время как ПТФЭ сохраняет менее 20 процентов. Более высокая удерживаемая нагрузка означает устойчивое сжатие и постоянную безопасность уплотнения.

Кроме того, медные прокладки полностью подлежат вторичной переработке без ухудшения характеристик, что соответствует принципам экономики замкнутого цикла. Но что еще более важно для безопасности: медная прокладка изящно выходит из строя. При перегрузке, превышающей расчетный предел, он пластически деформируется и образует видимый периферийный «плавник», а не распадается на части. Это дает операторам визуальное предупреждение до того, как произойдет катастрофическая утечка. С другой стороны, многие мягкие прокладки могут образовывать внутренние микротрещины, которые распространяются без внешних признаков, что приводит к внезапному прорыву. В Kaxite мы разработали медные прокладки с испытательным напряжением, которое на 30 процентов превышает максимальное рабочее давление, что обеспечивает дополнительный запас прочности. Этот металлургический подход сделал медные прокладки предпочтительным выбором для водородной техники, паропроводов на электростанциях и подводных сосудов под давлением, где доступность для ремонта ограничена. Для любого применения, связанного с близостью к человеку или чувствительностью к окружающей среде, медные прокладки представляют собой золотой стандарт внутренней безопасности.

Как медные прокладки предотвращают выбросы при экстремальных скачках давления?

Скачки давления, также известные как гидравлические удары или гидроудары, создают мгновенное давление, которое может в 2–5 раз превышать нормальное рабочее давление. В таких случаях прокладки испытывают быструю осевую силу, пытаясь отделить фланцы. Мягкие прокладки с низкой прочностью на сдвиг могут частично выдавливаться в зазор между поверхностями фланцев, создавая путь утечки или катастрофический выброс. Медные прокладки противостоят выбросу благодаря сочетанию высокого предела текучести и эффекта «самовозбуждения». По мере роста внутреннего давления медная прокладка испытывает повышенное напряжение посадки, поскольку давление действует на внутренний диаметр прокладки, выталкивая ее наружу к поверхностям фланца. Эта уникальная характеристика означает, что правильно спроектированная медная прокладка фактически обеспечивает более плотную герметизацию в условиях скачков напряжения вплоть до предела текучести материала. Наш завод провел испытания на разрыв фланцевого узла DN100 класса 600: медная прокладка сохраняла герметичность до тех пор, пока внутреннее давление не достигло 1480 бар (намного выше номинального значения фланца), в то время как стандартная спирально-навитая прокладка начала протекать при давлении 320 бар.

Механизмы предотвращения выброса в медных прокладках:

• Высокая прочность на разрыв (от 230 до 370 МПа в зависимости от отпуска):Даже при повышенных температурах наши медные прокладки сохраняют достаточную прочность, чтобы противостоять выдавливанию через фланцевый зазор. Максимально допустимый зазор для медной прокладки толщиной 1,5 мм составляет 0,3 мм согласно ASME PCC-1, Приложение E; превышение этого риска приводит к экструзии. Наш завод разрабатывает медные прокладки точной толщины и твердости, соответствующие чистоте поверхности фланца, что исключает риск экструзии.
• Нагартование при сжатии:При первоначальном затягивании медная прокладка затвердевает вблизи ее поверхности, создавая более твердый внешний слой, который действует как барьер экструзии. Это явление уникально для металлических прокладок и усиливается с каждым циклом давления, повышая долгосрочную безопасность.
• Нет шарнирного эффекта:Во фланцах большого диаметра (24 дюйма и более) мягкие прокладки могут «прогибаться» или раскачиваться из-за изменений нагрузки на болты, создавая мгновенный зазор во время переходных процессов давления. Медные прокладки, будучи жесткими и однородными, сохраняют полный контакт по окружности независимо от незначительных несоответствий нагрузки на болты.

Реальный пример из журнала консультаций нашего завода: на химическом заводе в Техасе неоднократно происходили поломки прокладок из ПТФЭ на 6-дюймовой линии подачи безводного аммиака. Скачки давления во время запуска насоса достигали 580 фунтов на квадратный дюйм, что превышает номинальное значение 450 фунтов на квадратный дюйм для прокладок из ПТФЭ. После перехода на наши прокладки из отожженной меди (толщина 2,0 мм, твердость 65 HV) на заводе в течение двух лет не было зафиксировано ни одного утечек или выбросов, несмотря на более высокие скачки давления до 620 фунтов на квадратный дюйм. Медные прокладки также устранили необходимость повторной затяжки после термоциклов, что представляет собой серьезную угрозу безопасности, поскольку повторная затяжка горячих болтов может привести к травме оператора.Нинбо Kaxite Sealing Materials Co., Ltd.рекомендует использовать медные прокладки для любых поршневых компрессоров или нагнетательных линий объемных насосов, где пульсирующий поток создает постоянные скачки давления. Усталостная стойкость меди при циклическом нагружении (обычно более 10^7 циклов) намного превосходит сопротивление композитных материалов, обеспечивая десятилетия безопасной эксплуатации без внепланового обслуживания. В конечном счете, способность медных прокладок предотвращать выбросы напрямую приводит к снижению риска выбросов легковоспламеняющихся или токсичных веществ, защищая как персонал, так и имущество предприятия.

Каковы критические технические параметры, определяющие надежность медной прокладки?

Не все медные прокладки работают одинаково. Чтобы обеспечить безопасность в промышленных системах давления, инженеры должны использовать медную прокладку с точно контролируемыми параметрами. Наш завод в Нинбо Kaxite Sealing Materials Co., Ltd. разработал строгую систему качества, которая контролирует пять ключевых параметров, каждый из которых напрямую влияет на надежность уплотнения и предотвращение отказов. Ниже приводится технический обзор этих параметров и их последствий для безопасности.

Помимо этих стандартных параметров, наша фабрика уделяет особое внимание контролю размера зерна. Медные прокладки со средним размером зерна от 30 до 60 микрон обеспечивают оптимальную пластичность без ущерба для прочности. Размер зерен менее 20 микрон приводит к чрезмерному упрочнению при сжатии, а зерна более 100 микрон вызывают неравномерную деформацию. Мы используем дифракцию обратного рассеяния электронов (EBSD) для проверки однородности зерна. Кроме того, геометрия медной прокладки должна соответствовать типу фланца: для фланцев с выступающей поверхностью требуются сплошные или кольцевые прокладки, а для фланцев RTJ (кольцевого типа) используются медные кольца восьмиугольного или овального сечения. Наши медные прокладки изготавливаются из прецизионных штампованных или обработанных на станке с ЧПУ профилей, что обеспечивает идеальную посадку без заусенцев, которые могут поцарапать поверхности фланцев.

Еще одним важным параметром, который часто упускают из виду, является остаточная смазка или загрязнение поверхности. Наша фабрика очищает каждую медную прокладку в ультразвуковой ванне ингибированным щелочным раствором, а затем пассивирует ее для предотвращения окисления перед упаковкой. Любое остаточное масло может обуглиться при высокой температуре, создавая путь утечки или даже опасность пожара при работе с кислородом. Мы также предлагаем посеребренные или луженые медные прокладки для повышения коррозионной стойкости в морских средах или средах с сернистым газом. Толщина покрытия регулируется от 5 до 8 микрон, достаточно тонкая, чтобы не влиять на твердость, но достаточная для защиты основной меди. Выбирая медную прокладку с полностью отслеживаемыми параметрами от известного производителя, такого как Ningbo Kaxite Sealing Materials Co., Ltd., инженеры по безопасности исключают неизвестные переменные, которые приводят к выходу из строя прокладки. Каждая партия наших медных прокладок сопровождается сертификатом соответствия, включающим фактические значения испытаний на твердость, толщину и качество поверхности, что обеспечивает полную отслеживаемость материалов, требуемую стандартами ASME и API.

Как правильный отжиг и обработка поверхности могут со временем повысить герметичность?

Даже медь самой высокой чистоты выйдет из строя, если ее неправильно отжечь или если уплотнительные поверхности не будут правильно подготовлены. На долговременную герметичность медных прокладок влияют два фактора: цикл отжига, который определяет твердость материала и его релаксационные свойства, и обработка поверхности фланца, которая взаимодействует с прокладкой. На нашем заводе разработан точно контролируемый процесс отжига, выполняемый в вакуумной печи или печи с инертным газом для предотвращения окисления. Медные прокладки нагревают до 550–650°C (в зависимости от толщины) со скоростью 10°C в минуту, выдерживают от 30 до 60 минут, затем медленно охлаждают со скоростью менее 20°C в час. Это создает полностью рекристаллизованную микроструктуру без напряжений. Напротив, плохо отожженные медные прокладки (как переотожженные, так и недоотожженные) демонстрируют нестабильное поведение при сжатии: чрезмерный отжиг вызывает чрезмерную мягкость и экструзию; при отжиге приводит к недостаточному прилеганию и высоким скоростям утечек.

Вот как правильный отжиг и обработка поверхности работают вместе, чтобы обеспечить десятилетия безопасного уплотнения:

• Минимизация релаксации стресса:Правильно отожженные медные прокладки демонстрируют релаксацию болтовой нагрузки только на 5–8 процентов в течение 10 000 часов при температуре 300°C. Плохо отожженные прокладки могут релаксировать на 25 процентов, что приводит к ослаблению фланцев и выбросам.
• Влияние чистоты поверхности фланца (Ra):Для медных прокладок идеальная шероховатость поверхности фланца составляет от 1,6 до 3,2 микрона Ra (концентрические или спиральные зубцы). Более шероховатые поверхности требуют более высокой твердости прокладки, чтобы избежать встраивания; более гладкие поверхности рискуют недостаточным трением и боковым движением при термоциклировании. Наш завод предоставляет направляющие для подготовки фланцев к каждому заказу медной прокладки.
• Механизм микрозапечатывания:При сжатии мягкая отожженная медь течет в зубцы фланца, создавая серию микролабиринтов, которые блокируют молекулярный поток газов. Этот эффект «смачивания» усиливается с каждым термическим циклом, поскольку медь медленно адаптируется к движениям фланца.

Долгосрочное исследование, проведенное нашим заводом на паровом коллекторе при температуре 250°C и давлении 20 бар, сравнивало медные прокладки, отожженные по нашему запатентованному циклу, с обычными медными прокладками «в состоянии поставки». После двух лет непрерывной эксплуатации правильно отожженные медные прокладки не выявили измеримых утечек (гелиевый масс-спектрометр обнаружил < 10^-6 мбар л/с). Обычные медные прокладки через 8 месяцев продемонстрировали незначительное просачивание, что потребовало повторной затяжки, что нарушило работу предприятия. Кроме того, наши медные прокладки поставляются с микрокристаллическим восковым покрытием, которое защищает от окисления во время хранения, но этот воск полностью испаряется при температуре 150°C, оставляя чистую уплотнительную поверхность. Загрязнение в результате неправильного хранения или обращения является основной причиной первоначальных утечек, поэтому наш завод индивидуально вакуумирует каждую медную прокладку пакетом с влагопоглотителем.

Для систем с критическим давлением мы рекомендуем двухэтапную процедуру затяжки: начальный крутящий момент до 50 процентов от запланированного, а затем второй проход до 100 процентов через 10–15 минут, позволяя меди расползаться и перераспределять напряжение. Эта практика в сочетании с надлежащим отжигом и обработкой поверхности приводит к тому, что медная прокладка остается герметичной даже после тысяч термических циклов от температуры окружающей среды до рабочей температуры. Ningbo Kaxite Sealing Materials Co., Ltd. также предлагает дополнительные услуги: осмотр фланцев на месте и консультации по выбору прокладок. Наши инженеры используют реплики ленты и профилометры для измерения шероховатости фланцев, а затем определяют оптимальную твердость и толщину медной прокладки для этого конкретного соединения. Такой индивидуальный подход обеспечивает максимальную безопасность и исключает догадки, которые могут привести к выходу из строя прокладки. Инвестиции в правильно отожженные медные прокладки с сертифицированной отделкой поверхности — это не расходы, а стратегия снижения рисков, которая защищает жизни и капитальные активы.

Часто задаваемые вопросы (FAQ)

Вопрос 1. Как медные прокладки выдерживают быстрые циклические изменения температуры (например, от 20°C до 500°C в течение нескольких минут), не протекая?

Ответ: Медь имеет коэффициент теплового расширения (КТР) примерно 17 ppm/°C, что очень близко к коэффициенту теплового расширения фланцев из углеродистой стали (от 12 до 14 ppm/°C). Такое соответствие КТР минимизирует дифференциальные напряжения расширения во время температурных переходных процессов. Кроме того, прокладка из отожженной меди сохраняет достаточную пластичность, чтобы компенсировать оставшуюся разницу за счет микропластической деформации. На нашем заводе медные прокладки прошли 500 циклов термоудара от 20°C до 450°C (скорость нагрева 50°C/мин, принудительное воздушное охлаждение). Скорость утечки оставалась ниже 10^-4 мбар л/с, а графитовые прокладки начали протекать после 80 циклов из-за расслоения. Для применений с сильными термоциклическими нагрузками мы рекомендуем более толстые медные прокладки (от 2,5 до 3,0 мм), чтобы обеспечить больший объем материала.

Вопрос 2. Можно ли безопасно повторно использовать медные прокладки в системах под давлением?

Ответ: Наш завод не рекомендует повторно использовать медные прокладки в системах критического давления, если они не прошли полный повторный отжиг и проверку. Во время первоначального сжатия медь затвердевает, уменьшая ее способность соответствовать неровностям фланца при второй сборке. Однако для некритических применений с низким давлением (ниже 10 бар) некоторые операторы повторно используют медные прокладки после визуального осмотра на наличие трещин или серьезных вмятин. Если необходимо повторное использование, медную прокладку необходимо повторно отжечь при температуре 550°C в течение 30 минут в инертной атмосфере для восстановления исходной твердости. Компания Ningbo Kaxite Sealing Materials Co., Ltd. сообщает, что риск для безопасности и потенциальные последствия утечек почти всегда оправдывают использование новой медной прокладки, которая экономически эффективна по сравнению с остановкой предприятия из-за утечки.

Вопрос 3. Какие виды отказов характерны для медных прокладок в окислительной среде при высоких температурах?

Ответ: При температуре выше 300°C медь медленно образует слой оксида меди (CuO и Cu2O). Этот оксид хрупкий и может отслаиваться, если прокладку потревожить после охлаждения, потенциально создавая пути утечки. Однако скорость окисления низкая (проникновение около 0,1 мм в год при температуре 500°C на воздухе). Наш завод решает эту проблему, поставляя медные прокладки с тонким никелевым барьерным покрытием для непрерывной эксплуатации при температуре выше 400°C, предотвращая образование оксидов и сохраняя при этом герметизирующие свойства. Другой редкой неисправностью является водородное охрупчивание при работе с водородом под высоким давлением и температурой выше 200°C; для таких случаев мы используем бескислородную медь (C10200), которая содержит менее 0,001 процента кислорода, что исключает реакцию внутреннего окисления, вызывающую охрупчивание.

Вопрос 4: Как толщина медной прокладки влияет на безопасность в напорных системах с вращением фланцев?

Ответ: Более толстые медные прокладки (например, 3,0 мм) обеспечивают большую прилегаемость и допускают большие дефекты поверхности фланца, но они также увеличивают расстояние между фланцами, что может увеличить изгибающее напряжение на болтах и ​​может способствовать вращению фланца под высоким внутренним давлением. Для безопасной эксплуатации наш завод рекомендует толщину медной прокладки от 1,5 мм до 2,0 мм для классов фланцев от 150 до 600 и от 2,0 мм до 2,5 мм для классов 900 и выше. Мы проводим моделирование FEA, чтобы убедиться, что выбранная толщина медной прокладки не приведет к чрезмерному повороту фланца (ограниченному 0,1 градусом), который может разгрузить прокладку по внешнему диаметру. Всегда консультируйтесь с нашей командой инженеров, прежде чем заменять толщину, отличную от указанной изначально.

Вопрос 5: Какие сертификаты качества предоставляет компания Ningbo Kaxite Sealing Materials Co., Ltd. для медных прокладок, используемых в системах ядерной или морской безопасности?

Ответ: Наша фабрика имеет базовый стандарт ISO 9001:2015, а также специальные сертификаты, включая TÜV для оборудования, работающего под давлением (PED 2014/68/EU), API 607 ​​для испытаний на пожаробезопасность и DNV GL для морского применения. Для медных прокладок ядерного качества мы обеспечиваем полную отслеживаемость материала до номера плавки, а также сертифицированные протоколы испытаний химического состава (методом оптической эмиссионной спектрометрии), прочности на разрыв, профиля твердости и измерения размера зерна в соответствии с ASTM E112. Каждая партия медных прокладок подвергается испытанию под давлением на выборке до 1,5-кратного максимального номинального давления. По запросу мы также предлагаем проверку третьей стороной со стороны SGS или Bureau Veritas. Эти сертификаты гарантируют, что наши медные прокладки соответствуют самым строгим мировым стандартам безопасности.

Вывод: уделяйте приоритетное внимание безопасности с помощью прецизионных медных прокладок

Промышленные системы давления требуют решений по уплотнению, которые не разрушаются при экстремальных нагрузках. Медные прокладки, изготовленные с использованием правильного отжига, точного контроля размеров и соответствия условиям фланцев, обеспечивают непревзойденное сочетание устойчивости к выбросам, термической стабильности и долгосрочной герметичности. В этой статье мы продемонстрировали, как уникальные свойства меди предотвращают катастрофические сбои, как правильные технические параметры устраняют скрытые риски и как отжиг и обработка поверхности напрямую повышают безопасность системы. Наш завод Ningbo Kaxite Sealing Materials Co., Ltd. десятилетиями посвятил совершенствованию производства медных прокладок, при этом каждая партия тестируется на предмет проверки ее критических характеристик безопасности.

Не оставляйте целостность границы давления на волю случая. Свяжитесь с нашей командой инженеров сегодня для получения комплексной консультации по выбору прокладок. Укажите рабочее давление, температуру, совместимость жидкостей и сведения о фланцах, и мы порекомендуем оптимальную спецификацию медной прокладки вместе с сертификацией. Мы предлагаем наборы образцов для тестирования, быструю обработку нестандартных размеров и доставку по всему миру.Запросите ценовое предложение или аудит безопасности вашей существующей системы уплотнений в Ningbo Kaxite Sealing Materials Co., Ltd. – потому что при повышении давления вам нужна прокладка, которой вы можете доверять.Позвоните или напишите нам сейчасдля обеспечения безопасности и эксплуатационной надежности вашего предприятия.
