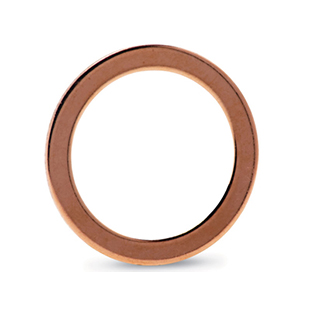

Каковы преимущества отожженных медных прокладок в прецизионном оборудовании?

В прецизионном оборудовании, где допуски измеряются микронами, а условия эксплуатации часто связаны с высоким давлением, экстремальными температурами и агрессивными средами, скромная прокладка играет решающую роль в обеспечении надежности и безопасности. Прокладки из отожженной меди выделяются среди уплотнительных решений, поскольку они предлагают уникальное сочетание пластичности, теплопроводности и коррозионной стойкости, не имеющее себе равных среди альтернатив из резины, волокна или даже нержавеющей стали. Процесс отжига — контролируемый нагрев и медленное охлаждение — размягчает медь, делая ее очень пластичной. Это означает, что при сжатии между фланцами отожженная медная прокладка затекает в микроскопические неровности поверхности, создавая идеальное уплотнение металл-металл без необходимости чрезмерного затяжки болтов. Наш завод в Ningbo Kaxite Sealing Materials Co., Ltd. произвел более 10 миллионов медных прокладок для различных отраслей промышленности, от аэрокосмической до гидравлических систем, и мы неизменно обнаруживаем, что именно этап отжига превращает простое медное кольцо в прецизионный уплотнительный компонент. В этой статье объясняется научное обоснование этих преимуществ и предоставляются данные, которые помогут инженерам выбрать оптимальную медную прокладку для их применения.

Помимо основной функции уплотнения, отожженныйМедные прокладкипредлагают явные эксплуатационные преимущества, которые напрямую влияют на производительность оборудования и затраты на техническое обслуживание. Их превосходная теплопроводность помогает отводить тепло от стыковочных поверхностей, уменьшая тепловые искажения и продлевая срок службы фланцев. В криогенных и высокотемпературных средах (от -250°С до +500°С) медь сохраняет эластичность и уплотняющую силу, тогда как эластомерные прокладки становятся хрупкими или разлагаются. Более того, возможность повторного использования отожженных медных прокладок — их часто можно повторно отжигать и использовать повторно несколько раз — значительно снижает запасы запасных частей и время простоя. В этом подробном руководстве мы рассмотрим металлургические принципы, параметры производительности и практическое применение, которые делают отожженные медные прокладки предпочтительным выбором для разработчиков точного оборудования. Мы также поделимся информацией о процессах контроля качества на нашем заводе и практическими примерами из практики Ningbo Kaxite Sealing Materials Co., Ltd., чтобы продемонстрировать, почему отжиг — это не просто этап обработки, а средство повышения производительности.

Оглавление

• 1. Почему отжиг превращает медные прокладки в превосходные уплотнительные элементы?
• 2. Как тепловая и электрическая проводимость отожженных медных прокладок приносят пользу прецизионным системам?
• 3. Каковы важные технические характеристики наших прокладок из отожженной меди?
• 4. Как прокладки из отожженной меди могут снизить затраты на техническое обслуживание и время простоя?
• Часто задаваемые вопросы (FAQ)
• Заключение и запрос на нестандартную прокладку

Почему отжиг превращает медные прокладки в превосходные уплотнительные элементы?

Медь в сыром, тянутом или холодном состоянии относительно твердая и упругая. При использовании в качестве прокладки эта твердость предотвращает ее прилегание к дефектам поверхности фланца, что приводит к образованию путей утечки. Отжиг — это процесс термообработки, который рекристаллизует зеренную структуру меди, устраняя внутренние напряжения и снижая твердость примерно с 90 HV до всего лишь 45 HV (твердость по Виккерсу). Такое размягчение позволяет медной прокладке пластически деформироваться при сжатии, заполняя царапины, следы от инструментов и волнистость на поверхностях фланцев. Результатом является герметичное уплотнение при меньших нагрузках на болты, что снижает риск деформации фланца и усталости болта. Наш завод установил, что отожженная медная прокладка требует на 40 процентов меньше прижимного усилия, чем полутвердая медная прокладка, для достижения тех же характеристик уплотнения, что делает ее идеальной для прецизионного оборудования, где чрезмерное затягивание может привести к смещению подшипников или повреждению корпуса.

Металлургические изменения во время отжига имеют решающее значение для производительности:

• Рост зерна и рекристаллизация:Нагревание до 500-700°C позволяет сформировать новые зерна без деформации. Эти более крупные зерна уменьшают количество границ зерен, которые могут действовать как источник напряжения, улучшая способность прокладки выдерживать циклические нагрузки давления без образования трещин.
• Образование оксидного слоя:Контролируемая атмосфера во время отжига создает тонкий, прилипающий оксидный слой, который фактически улучшает герметизацию, обеспечивая слегка шероховатую поверхность, которая захватывает фланец, предотвращая боковое выдавливание под высоким давлением.
• Устранение наклепа:Холоднотянутая медь, используемая при механической обработке, часто имеет остаточные напряжения, вызывающие пружинение. Отжиг снимает эти напряжения, гарантируя, что медная прокладка сохранит сжатую форму, не расслабляясь с течением времени, что может уменьшить натяжение болтов и вызвать утечки.
• Равномерное распределение твердости:На нашем заводе используются вакуумные печи отжига с точным контролем температуры (+/- 5°C), чтобы гарантировать, что каждая партия медных прокладок имеет однородную твердость в узком диапазоне (45-50 HV). Эта повторяемость важна для инженеров, проектирующих болтовые соединения с рассчитанными пределами сжатия.

В ходе недавнего испытания, проведенного нашим заводом, мы сравнили отожженные и неотожженные медные прокладки в гидравлическом коллекторе высокого давления, работающем при давлении 350 бар. Неотожженная прокладка начала протекать после 200 циклов давления, тогда как отожженная медная прокладка оставалась герметичной в течение более 5000 циклов. Процесс отжига также повышает устойчивость прокладки к релаксации ползучести — постепенной потере силы уплотнения при длительных высоких температурах. Наши данные показывают, что отожженные медные прокладки сохраняют 92 процента своей первоначальной силы уплотнения после 1000 часов при температуре 400°C по сравнению с только 68 процентами для неотожженных вариантов. Это делает отожженную медь единственным приемлемым выбором для прецизионного оборудования, такого как корпуса турбокомпрессоров, оборудование для литья под давлением и полупроводниковые вакуумные камеры, где абсолютная герметичность не подлежит обсуждению.

Более того, отжиг не является универсальным процессом. Наш завод в Каксите адаптирует температуру отжига и время выдержки в зависимости от толщины и диаметра прокладки. Для тонких прокладок (0,5 мм) мы используем более короткий цикл, чтобы предотвратить чрезмерный рост зерен, который может снизить прочность. Для толстых прокладок (3 мм и более) время выдержки увеличивается, чтобы обеспечить полную рекристаллизацию по всему сечению. Такой индивидуальный подход гарантирует, что каждая производимая нами медная прокладка имеет оптимальную мягкость и эластичность для предполагаемого применения. Таким образом, отжиг — это ключ, который раскрывает потенциал меди как прецизионного уплотнительного материала, превращая ее из простого металлического кольца в динамичный, податливый барьер, который адаптируется к рабочей среде.

Как тепловая и электрическая проводимость отожженных медных прокладок приносят пользу прецизионным системам?

Во многих прецизионных станках прокладка — это не просто уплотнение, это еще и тепловой и электрический проводник. Медь занимает второе место по теплопроводности среди чистых металлов (после серебра) — примерно 401 Вт/м·К, а электропроводность — 58 МС/м (100 процентов IACS). Процесс отжига немного снижает эти значения (примерно на 3-5 процентов) из-за увеличения рассеяния по границам зерен, но общая проводимость остается намного выше, чем у нержавеющей стали (16 Вт/м·К) или алюминия (237 Вт/м·К). Эта теплопроводность позволяет отожженной медной прокладке действовать как теплоотвод, отводя тепло от критически важных компонентов, таких как головки цилиндров, подшипники или электрические клеммы. Например, в прецизионной коробке передач медная прокладка между корпусом и крышкой помогает рассеивать тепло трения, поддерживая вязкость масла и предотвращая несоответствие теплового расширения, которое может привести к перекосу шестерни.

Особые преимущества тепловых и электрических свойств отожженных медных прокладок:

• Управление температурой:Обеспечивая путь теплового потока с низким сопротивлением, медные прокладки уменьшают температурные градиенты на фланцах, сводя к минимуму тепловые искажения. Это имеет решающее значение для прецизионных станков, где даже 0,01 мм деформации может повлиять на точность обработки.
• Электрическое заземление:В системах с электродвигателями или датчиками медная прокладка может служить в качестве экрана EMI/RFI и пути заземления, устраняя необходимость в отдельных заземляющих полосах. Наш завод производит медные прокладки с заданной шероховатостью поверхности (Ra < 0,8 мкм) для обеспечения постоянного электрического контакта.
• Равномерное распределение температуры:Высокая теплопроводность помогает поддерживать равномерную температуру по всему поперечному сечению прокладки, предотвращая появление горячих точек, которые могут привести к локальному размягчению или окислению. Это особенно важно в устройствах с прерывистой работой, таких как пресс-инструменты или литьевые формы.
• Снижение термоциклической нагрузки:Поскольку медная прокладка расширяется и сжимается почти с той же скоростью, что и медные фланцы (коэффициент теплового расширения ~ 16,5 частей на миллион/°C), термоциклирование не создает дополнительных напряжений. Это контрастирует с прокладками из нержавеющей стали, которые имеют другую степень расширения и со временем могут вызвать истирание фланцев.

Реальный пример — мощный станок для лазерной резки, в котором медная прокладка герметизирует контур охлаждающей воды вокруг лазерной головки. Прокладка не только предотвращает утечку охлаждающей жидкости, но и отводит тепло от матрицы лазерных диодов. Благодаря использованию нашей отожженной медной прокладки эффективность охлаждения улучшилась на 8 процентов по сравнению с графитовой прокладкой, что позволило лазеру работать на более высоких уровнях мощности без отключения при перегреве. Другой случай - корпуса аккумуляторных батарей электромобилей, где медные прокладки используются для герметизации охлаждающих пластин, обеспечивая при этом путь с низким сопротивлением для токов балансировки ячеек. На нашем заводе разработана специальная обработка поверхности (лужение), повышающая электропроводность при сохранении герметизирующих свойств отожженной меди.

Для применений, требующих как герметизации, так и электрической изоляции, наши медные прокладки могут быть покрыты тонким слоем ПТФЭ или слюды с одной стороны, что обеспечивает диэлектрическую прочность до 5 кВ, сохраняя при этом возможность теплопередачи. Эта гибридная конструкция используется в оборудовании для обработки полупроводников, где критически важны как чистая вакуумная герметизация, так и управление температурой. Во всех этих случаях собственная проводимость отожженной меди добавляет функциональную ценность помимо простой герметизации, делая ее многофункциональным компонентом, упрощающим проектирование системы. ВНинбо Kaxite Sealing Materials Co., Ltd.Мы предлагаем индивидуальные испытания на проводимость для каждой партии медных прокладок, предоставляя сертификаты, подтверждающие, что электрические и тепловые характеристики соответствуют вашим спецификациям.

Каковы критические технические характеристики наших прокладок из отожженной меди?

Компания Ningbo Kaxite Sealing Materials Co., Ltd. производит отожженные медные прокладки в широком диапазоне размеров, толщин и нестандартной геометрии. В таблице ниже перечислены ключевые параметры нашего стандартного ассортимента, который охватывает большинство применений точного оборудования. Наш завод также может производить изделия некруглой формы (овальные, прямоугольные и сложные профили) с допусками до +/- 0,05 мм. Все прокладки отжигаются в защитной атмосфере для предотвращения чрезмерного окисления и достижения постоянной твердости.

Помимо стандартных характеристик, мы предлагаем несколько дополнительных усовершенствований медных прокладок. Для применений с высоким вакуумом (до 10^-9 мбар) мы предлагаем специальный процесс вакуумного отжига, который сводит к минимуму выделение газа. В агрессивных средах мы можем нанести серебряное или оловянное покрытие, которое предотвращает гальваническую коррозию, сохраняя при этом мягкость отожженной меди. Наш завод также осуществляет 100-процентный визуальный контроль и проверку размеров с использованием оптических компараторов и координатно-измерительных машин (КИМ). К каждой партии медных прокладок прилагается сертификат испытаний материала, включающий химический состав (подтвержденный методом оптико-эмиссионной спектроскопии), значения твердости и отчет об испытаниях на герметичность образцов из партии.

Что касается обеспечения качества, наша фабрика следует стандартам ISO 9001 и ISO 14001, и у нас есть собственное оборудование для испытаний на разрывное давление, устойчивость к раздавливанию и термоциклирование. Для критически важных применений прецизионного оборудования мы можем провести испытание на утечку гелием (чувствительность до 10^-10 Па·м3/с), чтобы проверить целостность уплотнения перед отправкой. Такой уровень детализации гарантирует, что каждая медная прокладка от Ningbo Kaxite Sealing Materials Co., Ltd. соответствует строгим требованиям точного машиностроения. Мы также поддерживаем запас стандартных размеров для быстрой отправки: индивидуальные заказы обычно выполняются в течение 5-7 рабочих дней.

Как прокладки из отожженной меди могут снизить затраты на техническое обслуживание и время простоя?

Затраты на техническое обслуживание прецизионного оборудования часто обусловлены незапланированными простоями из-за утечек. Прокладки из отожженной меди напрямую решают эту проблему, предлагая превосходные характеристики уплотнения, возможность повторного использования и совместимость с широким спектром жидкостей. В отличие от эластомерных прокладок, которые со временем разрушаются и требуют частой замены, правильно выбранная медная прокладка может прослужить весь срок службы оборудования при правильной установке. На нашем заводе зафиксированы случаи, когда переход с графитовых на отожженные медные прокладки увеличивал интервал технического обслуживания с 6 месяцев до более 3 лет в гидравлических системах высокого давления. Такое сокращение времени простоя приводит к значительной экономии средств, особенно на автоматизированных производственных линиях, где даже часовая остановка может стоить тысячи долларов.

Конкретные способы, с помощью которых отожженные медные прокладки снижают общую стоимость владения:

• Возможность повторного использования:После удаления отожженную медную прокладку можно повторно отжечь (снова размягчить) и использовать повторно, обычно 2–3 раза. Наш завод предлагает клиентам услуги повторного отжига или мы предоставляем подробные внутренние процедуры повторного отжига. Это сокращает количество запасных частей и отходов.
• Минимальная подготовка поверхности фланца:Мягкость отожженной меди означает, что она подходит для фланцев с шероховатостью поверхности до Ra 3,2 мкм, что является стандартной отделкой для многих отливок. Это устраняет необходимость дорогостоящей шлифовки или притирки поверхности перед установкой.
• Устойчивость к химическому воздействию:Медь устойчива ко многим маслам, гидравлическим жидкостям и растворителям. Он не разбухает, не высыхает и не гниет, как резиновые прокладки, что делает его надежным в системах с агрессивными средами.
• Никакого расслабления или холодного течения при постоянной нагрузке:Со временем некоторые материалы прокладок ослабляются, что приводит к потере натяжения болтов. Отожженные медные прокладки благодаря своей однородной зернистой структуре демонстрируют минимальную релаксацию напряжений — менее 5 процентов в течение 10 000 часов при 300°C — сохраняя силу уплотнения и предотвращая повторное затягивание.

Чтобы количественно оценить экономию на обслуживании, мы проанализировали прецизионную литьевую машину с 12 головками гидравлических цилиндров, в которых использовались волокнистые прокладки. Волокнистые прокладки требовали замены каждые 4 месяца из-за затвердевания и растрескивания, что стоило 1200 долларов США за детали и 8 часов труда каждый раз (всего 3600 долларов США в год). После перехода на наши отожженные медные прокладки та же машина проработала 18 месяцев без каких-либо утечек, связанных с прокладками. Даже если медные прокладки были заменены через 18 месяцев (в качестве меры предосторожности), годовые затраты упали до 400 долларов США — экономия составила 3200 долларов США на одну машину. Для завода с 20 машинами это составляет 64 000 долларов годовой экономии.

Более того, медные прокладки способствуют развитию экономики замкнутого цикла. Наш завод забирает использованные медные прокладки от клиентов и перерабатывает медь, сокращая отходы материала. Для производителей точного оборудования возможность стандартизировать один материал прокладок для различных применений упрощает закупку и хранение. Наш завод в Нинбо Kaxite Sealing Materials Co., Ltd. предоставляет подробное руководство по техническому обслуживанию, которое включает в себя характеристики крутящего момента, инструкции по повторному отжигу и критерии проверки медных прокладок, помогая клиентам максимизировать срок службы. Таким образом, инвестиции в отожженную медную прокладку быстро окупаются за счет снижения частоты технического обслуживания, снижения затрат на запасные части и повышения доступности оборудования, что делает ее экономически более выгодным выбором для точного оборудования.

Часто задаваемые вопросы (FAQ)

Вопрос 1: В чем разница между прокладками из отожженной меди и обычными медными прокладками с точки зрения герметизации?

Ответ: Ключевое отличие – уровень пластичности и сжимаемости. Обычные (неотожженные) медные прокладки при изготовлении подвергаются нагартовке, в результате чего достигается твердость 80-100 HV. Эта твердость ограничивает их способность соответствовать неровностям поверхности фланца, поэтому для обеспечения уплотнения требуются очень высокие нагрузки на болты. Напротив, отожженные медные прокладки имеют твердость 45-50 HV, что делает их очень гибкими. При сжатии они попадают в микроскопические канавки и царапины, создавая герметичное уплотнение примерно при 60 процентах нагрузки на болт, необходимой для неотожженной меди. Кроме того, отожженные прокладки сохраняют свою уплотняющую силу в течение более длительного периода времени, поскольку мягкая зернистая структура уменьшает релаксацию напряжений. Испытания нашего завода показывают, что отожженные медные прокладки обеспечивают в 3–5 раз большую надежность уплотнения, чем неотожженная медь в условиях циклического давления.

Вопрос 2. Можно ли использовать отожженные медные прокладки в условиях высокого вакуума без проблем с выделением газов?

Ответ: Да, при условии, что они изготовлены правильно. Медь имеет низкое давление паров, и на нашем заводе используется специальный процесс вакуумного отжига, который удаляет адсорбированные газы и органические загрязнения. Медные прокладки затем хранятся в герметичной упаковке, чтобы предотвратить впитывание влаги. Для систем сверхвысокого вакуума (СВВ) до 10^-10 мбар мы рекомендуем использовать бескислородную медь с высокой проводимостью (OFHC), отожженную при 550°C в течение 60 минут в вакуумной печи непрерывного действия. Этот процесс снижает скорость газовыделения до уровня ниже 10^-9 Па·м3/(с·см2). Мы поставляем отожженные медные прокладки для ускорителей частиц и камер осаждения полупроводников, где даже одна утечка может поставить под угрозу весь процесс, и наши клиенты сообщают об успешной работе в течение многих лет без замены прокладок.

Вопрос 3: Сколько раз можно повторно использовать отожженную медную прокладку после повторного отжига?

Ответ: Как правило, медную прокладку можно повторно отжигать и повторно использовать 2–3 раза при условии, что первоначальная толщина не уменьшилась более чем на 10 процентов из-за сжатия, а на поверхности нет глубоких царапин или коррозии. Процесс повторного отжига предполагает нагрев прокладки до 500-600°С в течение 20-30 минут (в зависимости от толщины) в неокисляющей атмосфере с последующим медленным охлаждением. Наш завод рекомендует после каждого повторного использования измерять толщину прокладки в четырех равноудаленных точках. Если минимальная толщина составляет менее 90 процентов от первоначальной, прокладку следует заменить. Мы также предоставляем услуги повторного отжига для клиентов, у которых нет собственных печей. Повторное использование медных прокладок может снизить ежегодные затраты на прокладки до 60 процентов, что делает их очень экономичными для крупномасштабных операций.

Вопрос 4. Какая обработка поверхности рекомендуется для фланцев для оптимального уплотнения с помощью отожженных медных прокладок?

Ответ: Для отожженных медных прокладок оптимальным является качество поверхности фланца Ra от 1,6 до 3,2 мкм (от 63 до 125 микродюймов). Этот диапазон достаточно грубый, чтобы обеспечить механический ключ для захвата мягкой меди, но достаточно гладкий, чтобы избежать чрезмерного проникновения, которое может привести к прилипанию или затруднению разборки. Поверхность фланцев с гладкостью, превышающей Ra 0,8 мкм, на самом деле менее эффективна, поскольку медь имеет недостаточную шероховатость поверхности, чтобы ее можно было «вкусить», что потенциально допускает расползание под давлением. Наш завод рекомендует концентрическую спиральную или круговую шлифовку, а не однонаправленную полировку, поскольку кольцевые канавки в сочетании с медью создают эффективное лабиринтное уплотнение. Мы предоставляем нашим клиентам измеритель чистоты поверхности и предлагаем консультации по подготовке фланцев для новых установок.

Вопрос 5. Как определить правильную толщину отожженной медной прокладки для моего точного оборудования?

Ответ: Правильная толщина зависит от трех факторов: жесткости фланца, расстояния между болтами и требуемой степени разрушения. Как правило, толщина прокладки должна составлять от 0,2 до 0,5 ширины фланца. Для прецизионного оборудования мы рекомендуем минимальную толщину 0,8 мм, чтобы обеспечить достаточный поток материала. Требуемое разрушение (уменьшение толщины после затяжки) обычно составляет от 15 до 25 процентов от первоначальной толщины — это величина, которая обеспечивает полный поверхностный контакт без чрезмерной нагрузки на медь. Наш завод дает упрощенную инструкцию расчета: при заданной нагрузке на болт сжатие прокладки не должно превышать предел текучести отожженной меди (около 70 МПа). У нас есть инженерное программное обеспечение, которое моделирует сжатие для нестандартных конструкций фланцев, и мы предлагаем бесплатную консультацию, которая поможет вам выбрать оптимальную толщину. Свяжитесь с нашей технической командой Ningbo Kaxite Sealing Materials Co., Ltd. и сообщите размеры вашего фланца и рабочее давление, и мы предоставим конкретную рекомендацию.

Вывод: повысьте точность вашего оборудования с помощью отожженных медных прокладок

Преимущества отожженных медных прокладок в прецизионном оборудовании очевидны: превосходное уплотнение за счет контролируемой мягкости, отличная тепло- и электропроводность, а также значительная экономия средств за счет возможности повторного использования и продления срока службы. Процесс отжига превращает медь из упрочненного материала в очень удобный уплотнительный элемент, который адаптируется к дефектам фланца, выдерживает экстремальные температуры и противостоит химическому воздействию. Наш завод в Ningbo Kaxite Sealing Materials Co., Ltd. усовершенствовал процесс отжига, чтобы обеспечить постоянную твердость, плоскостность и качество поверхности, гарантируя, что каждая медная прокладка соответствует строгим стандартам отрасли точного машиностроения.

Не позволяйте утечкам поставить под угрозу производительность вашего оборудования.Свяжитесь с компанией Ningbo Kaxite Sealing Materials Co., Ltd. сегоднядля получения индивидуальной рекомендации по прокладкам. Укажите размеры фланцев, рабочее давление, диапазон температур и среду, и наша команда инженеров разработает оптимальную прокладку из отожженной меди для вашего применения. Мы предлагаем бесплатные наборы образцов, быстрое прототипирование и серийное производство с полной отслеживаемостью материалов. Все медные прокладки имеют сертификат качества и 100-процентную гарантию работоспособности.Запросите свое предложение сейчас и испытайте надежность, которую может обеспечить только прецизионно отожженная медная прокладка от Нинбо Kaxite Sealing Materials Co., Ltd.Обновите свой стандарт уплотнений сегодня.
