В газопроводе высокого давления или установке гидрокрекинга нефтеперерабатывающего завода фланцевые соединения должны содержать жидкости под давлением более 400 бар и температурой, колеблющейся от температуры окружающей среды до температуры выше 500°C. Прокладка, выполняющая эту герметизирующую функцию, не представляет собой мягкий сжимаемый лист. Это цельное металлическое кольцо — кольцевая прокладка, герметизирующее механизм которого принципиально отличается от механизма обычной прокладки. Кольцевая прокладка не зависит от эластичности резины или графита. Он основан на точном применении предварительного натяга болта для обеспечения контакта металл-металл между прокладкой и канавкой фланца. Предварительная нагрузка болта — это сила, которая активирует уплотняющие свойства прокладки. Без достаточной предварительной нагрузки кольцевая прокладка не будет герметичной. При чрезмерном предварительном натяге фланец или прокладка могут быть повреждены. Предварительная нагрузка болта является критической переменной, которая определяет успех или неудачу соединения.
Вопрос о том, как предварительная нагрузка болта влияет на уплотняющие свойства кольцевой прокладки, является вопросом механики и материаловедения. Предварительная нагрузка болта создает посадочное напряжение на прокладке, заставляя ее соответствовать канавке фланца. Материал прокладки должен иметь достаточную твердость, чтобы слегка деформироваться и заполнять микроскопические неровности поверхности канавок. Фланец должен быть достаточно прочным, чтобы выдерживать предварительную нагрузку, не поддаваясь. При этом болты необходимо затягивать по контролируемой схеме, чтобы обеспечить равномерное распределение нагрузки по кольцу. В этой статье будут рассмотрены механика предварительного натяга болта, конструкция кольцевой прокладки, роль твердости прокладки и практические соображения по обеспечению надежного уплотнения. Мы также предоставим подробные спецификации для нашихКольцевые прокладкис нашего завода в Нинбо Kaxite Sealing Materials Co., Ltd.

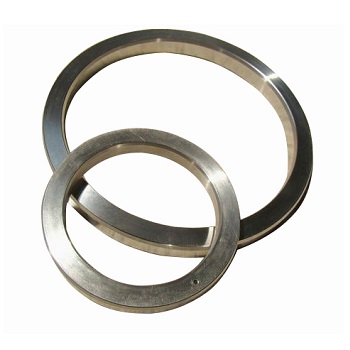

Кольцевая прокладка — это металлический уплотнительный элемент, который используется во фланцевых соединениях, работающих под высоким давлением и высокой температурой. Обычно он изготавливается из цельного металлического кольца овального или восьмиугольного поперечного сечения. Прокладка предназначена для установки в прецизионно обработанную канавку на поверхности фланца. Когда фланцы соединяются болтами, прокладка сжимается между двумя канавками, создавая уплотнение металл-металл. Механизм уплотнения кольцевой прокладки отличается от механизма мягкой прокладки. Мягкая прокладка герметизирует поверхность фланца и заполняет микроскопические неровности. Кольцевая прокладка герметизирует, слегка деформируя металл и создавая линейный контакт с канавкой. Контактное напряжение на линии контакта чрезвычайно велико, что обеспечивает уплотнение даже при очень высоких давлениях. В таблице ниже приведены основные характеристики кольцевой прокладки.
| Особенность | Описание |
| Материал | Мягкое железо, углеродистая сталь, нержавеющая сталь, монель, инконель. |
| Поперечное сечение | Овальный или восьмиугольный |
| Уплотнительный механизм | Линейный контакт металл-металл |
| Номинальное давление | До 10 000 фунтов на квадратный дюйм (690 бар) и выше |
| Температурный рейтинг | От -200°C до +850°C (в зависимости от материала) |
| Стандарты | API 6А, АСМЭ Б16.20 |
Наш завод в Kaxite производит кольцевые прокладки для соединений из различных материалов и размеров, отвечающие требованиям самых требовательных применений. Мы используем прецизионную механическую обработку, чтобы гарантировать точность размеров прокладки и правильную обработку поверхности. Наши прокладки сертифицированы по стандартам API 6A и ASME B16.20, что гарантирует их высочайший уровень качества и надежности.
Предварительная нагрузка болта — это напряжение, которое создается в болтах при их затяжке. Это сила, которая сжимает фланцы вместе и сжимает прокладку. Без предварительного натяга болтов фланцы не будут держаться вместе, а прокладка не будет сжата. Предварительная нагрузка болта – это то, что активирует уплотняющие свойства кольцевой прокладки. При затяжке болтов усилие предварительного натяга передается через фланцы на прокладку. Прокладка прижимается к канавке, создавая контакт с высоким напряжением, который герметизирует соединение. Величина предварительной нагрузки определяет напряжение посадки прокладки, что, в свою очередь, определяет качество уплотнения. Если предварительная нагрузка слишком мала, напряжение посадки будет недостаточным, и соединение будет протекать. Если предварительная нагрузка слишком велика, фланец или прокладка могут поддаться, что также приведет к утечке. Предварительная нагрузка болта должна быть тщательно рассчитана и проконтролирована, чтобы обеспечить надежное уплотнение. В таблице ниже показана взаимосвязь между преднатягом болта и напряжением посадки прокладки.
| Предварительная нагрузка болта (кН) | Напряжение посадки прокладки (МПа) | Герметичность |
| 50 | 100 | Недостаточный; скорее всего протечет |
| 100 | 200 | Маргинальный; может течь под давлением |
| 150 | 300 | Хороший; надежное уплотнение |
| 200 | 400 | Отличный; оптимальная герметизация |
| 250 | 500 | Излишний; риск податливости фланца |
На нашем заводе мы предоставляем нашим клиентам подробные рекомендации по болтовым соединениям наших кольцевых прокладок. Мы указываем требуемый предварительный натяг болта, схему затяжки и требования к смазке. Наша команда инженеров может помочь с расчетом правильного предварительного натяга для вашей конкретной комбинации фланца и прокладки. При необходимости мы также предлагаем техническую поддержку на месте.
Твердость кольцевой прокладки является решающим фактором ее герметичности. Прокладка должна быть достаточно мягкой, чтобы слегка деформироваться под предварительным натягом болта, соответствовать канавке фланца и создавать уплотнение. Однако он также должен быть достаточно твердым, чтобы противостоять экструзии и сохранять свою форму под высоким давлением. Твердость прокладки определяется материалом, из которого она изготовлена. Мягкое железо — самый мягкий и наиболее часто используемый материал. Подходит для применения при низком давлении и низкой температуре. Углеродистая сталь тверже и используется для более высоких давлений. Нержавеющая сталь еще тверже и обеспечивает устойчивость к коррозии. Монель и Инконель используются в самых сложных случаях, когда требуется высокая прочность и коррозионная стойкость. В таблице ниже приведены твердость и типичные области применения обычных материалов прокладок кольцевых соединений.
| Материал | Твердость (HB) | Максимальное давление (бар) | Типичное применение |
| Мягкое железо | 90 - 120 | 100 | Вода низкого давления, пар |
| Углеродистая сталь | 120 - 150 | 250 | Нефть и газ, общая промышленность |
| Нержавеющая сталь 304 | 150 - 180 | 400 | Химическая, нефтехимическая |
| Нержавеющая сталь 316 | 150 - 180 | 400 | Коррозионные среды |
| Монель | 150 - 200 | 500 | Морская вода, высокая температура |
| Инконель | 180 - 250 | 690 | Высокая температура, высокое давление |
ВНинбо Kaxite Sealing Materials Co., Ltd., мы производим кольцевые прокладки из всех этих материалов. Мы также предлагаем различные уровни твердости для каждого материала для различных применений. Наша команда инженеров может помочь вам выбрать правильный материал и твердость в соответствии с вашими конкретными требованиями.
Фланцевая канавка — это углубление на поверхности фланца, в которое помещается кольцевая прокладка. Размеры и качество поверхности канавки имеют решающее значение для герметизирующих характеристик прокладки. Канавка должна быть обработана с точными допусками, чтобы обеспечить правильную посадку прокладки и равномерность контактного напряжения. Угол канавки, глубина канавки и ширина канавки влияют на эффективность уплотнения. Поверхность канавки должна быть достаточно гладкой, чтобы прокладка могла деформироваться и заполнять микроскопические неровности, но не настолько гладкой, чтобы прокладка не могла сцепляться с поверхностью. В таблице ниже приведены основные параметры канавок для стандартных кольцевых прокладок.
| Параметр | Спецификация | Важность |
| Угол канавки | 23° ± 1° (овал); 23° ± 1° (восьмиугольный) | Обеспечивает правильную посадку и контакт |
| Глубина канавки | Согласно API 6A/ASME B16.20 | Обеспечивает полную фиксацию прокладки |
| Ширина канавки | Согласно API 6A/ASME B16.20 | Обеспечивает посадку прокладки без чрезмерного зазора. |
| Чистота поверхности (Ra) | 1,6–3,2 мкм | Позволяет прокладке захватывать и герметизировать |
| Плоскостность | 0,05 мм на 100 мм | Обеспечивает равномерное контактное напряжение |
На нашем заводе мы можем предоставить техническую поддержку по проектированию и обработке канавок фланцев. Мы также предлагаем услугу проверки канавок, чтобы убедиться, что канавка соответствует требованиям действующего стандарта. Это важно, поскольку изношенная или поврежденная канавка может помешать правильной герметизации даже новой прокладки.
Расчет предварительного натяга болта является важным шагом при проектировании и сборке кольцевого соединения с прокладкой. Предварительная нагрузка должна быть достаточной для создания требуемого посадочного напряжения на прокладке, но не настолько высокой, чтобы она поддалась фланцу или болтам. В расчете учитывается напряжение посадки прокладки, размеры фланца, размер и материал болта, а также рабочее давление и температура. Предварительная нагрузка обычно рассчитывается с использованием норм ASME для котлов и сосудов под давлением или эквивалентного стандарта. После расчета предварительной нагрузки ее необходимо приложить к болтам контролируемым образом. Обычно это делается с помощью динамометрического ключа или гидравлического натяжителя. Необходимо соблюдать схему затяжки, чтобы обеспечить равномерное распределение нагрузки. В таблице ниже приведены основные этапы применения предварительного натяга болта.
| Шаг | Действие | Цель |
| 1 | Очистите и осмотрите фланец и канавку. | Убедитесь в отсутствии мусора и повреждений |
| 2 | Смажьте поверхности болтов и гаек | Уменьшите трение и обеспечьте постоянную предварительную нагрузку |
| 3 | Затяните болты по схеме «звезда» до 30 % заданного крутящего момента. | Установите прокладку и выровняйте фланцы. |
| 4 | Затяните болты по схеме «звезда» до 60 % заданного крутящего момента. | Постепенно сжимайте прокладку. |
| 5 | Затяните болты по схеме «звезда» до 100 % заданного крутящего момента. | Достичь окончательной предварительной загрузки |
| 6 | Проверьте крутящий момент через 24 часа. | Компенсация ползучести и расслабления |
В компании Ningbo Kaxite Sealing Materials Co., Ltd. мы предоставляем нашим клиентам подробные процедуры крепления наших кольцевых прокладок болтами. Мы также предлагаем обучение и поддержку на месте, чтобы гарантировать правильное применение предварительной нагрузки. Наша цель — каждый раз помогать нашим клиентам добиться надежного уплотнения.
Ключевые характеристики кольцевой прокладки включают размер прокладки, класс давления, материал, тип поперечного сечения и твердость. В таблице ниже представлены типичные характеристики наших кольцевых прокладок.
| Спецификация | Диапазон | Примечания |
| Размер | от 1/2" до 36" | Согласно API 6A/ASME B16.20 |
| Класс давления | От класса 150 до класса 2500 | Также давление API 6A. |
| Материал | Мягкое железо, углеродистая сталь, SS304, SS316, Монель, Инконель | Выбирается в зависимости от применения |
| Тип сечения | Овальный (R), восьмиугольный (RX), высокопроизводительный (BX) | Выбирается в зависимости от давления и канавки |
| Твердость | По стандарту материала | Выбирается в зависимости от материала фланца |
| Поверхностная обработка | Ra 1,6–3,2 мкм | Обеспечивает правильную посадку |
| Стандарты | API 6A, ASME B16.20, DIN 2693 | Соответствие международным стандартам |
На нашем заводе мы производим кольцевые прокладки для соединений, соответствующие этим и многим другим спецификациям. Мы можем изготовить прокладку в соответствии с конкретными требованиями проекта, включая специальные материалы, специальные размеры и специальные поперечные сечения. Наша команда инженеров может помочь в процессе выбора и предоставить подробные технические данные для вашего проекта.
Вопрос 1. Какова рекомендуемая предварительная нагрузка болта для кольцевой прокладки?
Ответ: Рекомендуемый преднатяг болта зависит от размера прокладки, класса давления, материала прокладки и материала фланца. Обычно он рассчитывается с использованием норм ASME для котлов и сосудов под давлением или эквивалентного стандарта. Предварительная нагрузка должна быть достаточной для создания требуемого посадочного напряжения на прокладке без деформации фланца или болтов. В компании Ningbo Kaxite Sealing Materials Co., Ltd. мы предоставляем подробные рекомендации по креплению болтов для каждой из наших кольцевых прокладок.
Вопрос 2. Можно ли повторно использовать кольцевую прокладку?
Ответ: Как правило, кольцевую прокладку повторно использовать нельзя. Когда прокладка сжимается, она пластически деформируется, приспосабливаясь к канавке. Эта деформация является постоянной, и прокладка не вернется к своей первоначальной форме. Повторное использование кольцевой прокладки может привести к утечке, поскольку во второй раз прокладка не будет герметично закрываться должным образом. Отраслевым стандартом является замена прокладки при каждом открытии соединения. Наш завод рекомендует использовать новую прокладку для каждой сборки.
Вопрос 3. В чем разница между овальной и восьмиугольной кольцевой прокладкой?
Ответ: Овальная прокладка (тип R) имеет закругленное поперечное сечение и используется в стандартных применениях. Восьмиугольная прокладка (тип RX) имеет плоское поперечное сечение, что обеспечивает более эффективное уплотнение при более высоких давлениях. Для восьмиугольной прокладки требуется другой дизайн канавок, чем для овальной прокладки. Выбор между ними зависит от класса давления и канавки фланца. Наша команда инженеров может помочь вам выбрать правильный тип для вашего применения.
Вопрос 4. Как узнать, протекает ли моя кольцевая прокладка?
Ответ: Признаками негерметичности кольцевой прокладки являются видимая утечка жидкости или газа из соединения, падение давления в системе и наличие шипящего звука. При подозрении на утечку необходимо немедленно сбросить давление в соединении и осмотреть его. Прокладку следует заменить, а канавку фланца осмотреть на наличие повреждений. Утечки могут быть опасными, особенно при работе с высоким давлением или в токсичных средах, поэтому их ни в коем случае нельзя игнорировать.
Вопрос 5. Какова правильная схема затяжки фланца кольцевой прокладки?
Ответ: Правильная схема затяжки — это звездочка, при которой болты затягиваются в перекрестной последовательности. Болты следует затягивать в несколько этапов, обычно с усилием 30 %, 60 % и 100 % от заданного крутящего момента. Это гарантирует равномерное сжатие прокладки и параллельность фланцев. После первоначальной затяжки через 24 часа следует проверить момент затяжки, чтобы компенсировать проскальзывание и расслабление. В компании Ningbo Kaxite Sealing Materials Co., Ltd. мы предоставляем подробные процедуры затяжки наших кольцевых прокладок.
Предварительная нагрузка болта — это сила, которая активирует уплотняющие свойства кольцевой прокладки. Без достаточной предварительной нагрузки прокладка не может деформироваться и создать контакт с высокими напряжениями, необходимый для герметизации соединений, работающих под высоким давлением и высокой температурой. Предварительная нагрузка болта должна быть тщательно рассчитана, применена и проконтролирована, чтобы обеспечить надежное уплотнение. Материал прокладки, канавка фланца и процедура крепления болтов играют важную роль в эффективности уплотнения. Наша фабрика Ningbo Kaxite Sealing Materials Co., Ltd. обладает знаниями и опытом для производства кольцевых прокладок, отвечающих самым строгим требованиям. Мы используем высококачественные материалы, прецизионную обработку и строгие испытания, чтобы гарантировать надежную работу каждой производимой нами прокладки. Мы также предоставляем комплексную техническую поддержку, чтобы помочь нашим клиентам добиться успешной печати.
Независимо от того, разрабатываете ли вы новую систему высокого давления или обслуживаете существующую, мы приглашаем вас связаться с нашей технической командой, чтобы обсудить ваши требования. Мы можем предоставить технические характеристики продукта, рекомендации по болтам и поддержку на месте. Наша приверженность качеству и удовлетворенности клиентов сделала нас надежным партнером в области герметизации по всему миру.
Свяжитесь с компанией Ningbo Kaxite Sealing Materials Co., Ltd. сегоднячтобы обсудить ваши требования к кольцевым прокладкам и узнать, как наши продукты могут обеспечить надежное уплотнение в самых требовательных приложениях.
