На морской нефтяной платформе в Северном море газопровод высокого давления работает при давлении 350 бар и температуре 120°C. Фланцы, соединяющие секции труб, герметизированы.Кольцевые прокладкиизготовлен из нержавеющей стали SS316L. Эти прокладки должны выдерживать не только экстремальное давление и температуру технологической жидкости, но и беспощадное воздействие солевых брызг, влажности и постоянного движения моря. Выход из строя прокладки здесь не является незначительным неудобством; это катастрофическое событие, которое может привести к пожару, взрыву, экологической катастрофе и гибели людей. Поэтому выбор материала прокладки является одним из наиболее важных решений в морском строительстве. SS316L стал предпочтительным материалом для кольцевых прокладок в этих средах, поскольку он предлагает уникальное сочетание коррозионной стойкости, механической прочности и термической стабильности, с которым не может сравниться ни один другой материал по сопоставимой цене.
Кольцевые прокладки для соединений представляют собой металлические уплотнения, которые используются в условиях высокого давления и высоких температур. Они предназначены для установки в специально обработанную канавку на поверхности фланца, создавая уплотнение металл-металл при соединении фланцев болтами. Герметизирующее действие основано на деформации материала прокладки в канавке, что создает плотное герметичное соединение. Материал прокладки определяет ее способность противостоять коррозионным и механическим нагрузкам места применения. SS316L, низкоуглеродистая версия стандартной нержавеющей стали 316, особенно хорошо подходит для морской и морской эксплуатации из-за ее превосходной устойчивости к хлоридной точечной и щелевой коррозии. ВНинбо Kaxite Sealing Materials Co., Ltd.Наш завод уже более 15 лет производит кольцевые прокладки из нержавеющей стали 316L и других высокоэффективных сплавов, и мы усовершенствовали выбор материалов и производственные процессы, чтобы удовлетворить самые строгие требования морской отрасли.
Морская среда является одной из самых агрессивных природных сред на Земле. Морская вода содержит около 3,5% растворенных солей, в основном хлорида натрия, а также меньшее количество солей магния, кальция и калия. Эти соли делают морскую воду отличным электролитом, ускоряющим процессы электрохимической коррозии. Для металлических компонентов сочетание ионов хлорида, растворенного кислорода и влаги создает неослабевающее воздействие, которое со временем может привести к разрушению даже высококачественных материалов. В оффшорных приложениях проблемы еще серьезнее. Атмосфера насыщена солевыми брызгами, температура колеблется между тропической жарой и арктическим холодом, а механические нагрузки сильны. В таблице ниже обобщены основные проблемы коррозии в морской и морской среде.
| Проблема коррозии | Описание | Воздействие на прокладки |
| Хлоридная точечная коррозия | Локализованная атака ионами хлорида | Проколы и деградация поверхности |
| Щелевая коррозия | Атака в застойных районах | Разрушение уплотнительных поверхностей |
| Гальваническая коррозия | Разнородные металлы в контакте | Ускоренная коррозия менее благородных металлов |
| Коррозионное растрескивание под напряжением | Коррозия под действием растягивающего напряжения | Внезапный треск и выход из строя |
| Эрозия Коррозия | Высокоскоростной поток жидкости | Механическое удаление защитного оксида |
Последствия коррозии кольцевых прокладок серьезны. Корродированная прокладка может потерять свою герметичность, что приведет к утечкам. Треснувшая прокладка может привести к катастрофическому выходу из строя. На морской нефтяной или газовой платформе утечка из прокладки может привести к выбросу легковоспламеняющихся углеводородов, что создает риск возгорания или взрыва. Утечка в морском трубопроводе может привести к загрязнению окружающей среды. На опреснительной установке утечка может ухудшить качество воды. Поэтому выбор коррозионностойкого материала, такого как SS316L, — это не просто предпочтение качества; это императив безопасности. Наш завод в Каксите имеет обширный опыт поставок кольцевых прокладок для морских и морских установок, и мы понимаем решающую важность выбора материала в этих условиях.
При выборе материала для кольцевых прокладок для морских и морских условий инженеры должны выбирать из целого ряда вариантов, включая углеродистую сталь, нержавеющую сталь, дуплексную нержавеющую сталь и экзотические сплавы, такие как инконель и монель. Каждый материал имеет свое сочетание коррозионной стойкости, механической прочности и стоимости. SS316L часто является предпочтительным выбором, поскольку он предлагает наилучший баланс производительности и стоимости для многих морских применений. Чтобы понять почему, полезно сравнить SS316L с другими распространенными материалами. В таблице ниже представлено сравнение основных свойств этих материалов.
| Материал | Коррозионная стойкость в морской воде | Механическая прочность | Расходы | Типичное применение |
| Углеродистая сталь | Плохо (требуется покрытие) | Высокий | Низкий | Некритичные, сухие применения |
| СС304 | Умеренная (питчатость в хлоридах) | Высокий | Низкий | Общего назначения, мягкие среды |
| СС316Л | Отлично (устойчив к хлоридному изъязвлению) | Высокий | Середина | Морская, морская, химическая обработка |
| Дуплекс СС | Отличный | Очень высокий | Высокий | Морская среда с высоким давлением и высокой температурой |
| Инконель 625 | Отличный | Очень высокий | Очень высокий | Экстремальные условия, высокосернистый газ |
| Монель 400 | Отличный | Высокий | Высокий | Трубопроводы морской воды, теплообменники |
Ключевым преимуществом SS316L перед SS304 является содержание молибдена. SS316L содержит 2-3% молибдена, что значительно повышает его устойчивость к точечной и щелевой коррозии в хлоридсодержащих средах. SS304, не содержащий молибдена, подвержен образованию язв в морской воде, особенно в застойных зонах, где могут концентрироваться хлориды. Дуплексная нержавеющая сталь обеспечивает еще более высокую прочность и устойчивость к коррозии, но она дороже и ее сложнее обрабатывать. Инконель и монель обеспечивают высочайший уровень коррозионной стойкости, но их стоимость может быть непомерно высокой для многих применений. SS316L предлагает лучшее сочетание коррозионной стойкости, механической прочности и стоимости для большинства морских и морских кольцевых прокладок.
Буква «L» в SS316L означает «низкоуглеродистый». Стандарт SS316 имеет максимальное содержание углерода 0,08%, а SS316L — 0,03%. Эта разница может показаться небольшой, но она оказывает существенное влияние на характеристики материала при сварке и высокотемпературных применениях. Когда аустенитные нержавеющие стали, такие как SS316, нагреваются до температур от 425°C до 815°C, на границах зерен образуются выделения карбида хрома. Этот процесс известен как сенсибилизация. Образование карбидов хрома истощает окружающие участки хромом, снижая их коррозионную стойкость. В морской среде чувствительные участки очень чувствительны к межкристаллитной коррозии. За счет снижения содержания углерода SS316L сводит к минимуму образование карбидов хрома, что делает его устойчивым к сенсибилизации и межкристаллитной коррозии.
Низкое содержание углерода в стали SS316L также улучшает ее свариваемость. При сварке SS316 зона термического влияния может стать чувствительной, если содержание углерода слишком велико. SS316L в большинстве случаев можно сваривать без термообработки после сварки, поскольку низкое содержание углерода предотвращает сенсибилизацию. Это особенно важно для кольцевых прокладок, которые могут быть изготовлены сваркой или механической обработкой. В таблице ниже приведены основные химические и механические свойства SS316L.
| Свойство | Спецификация |
| Углерод (C) макс. | 0,03% |
| Хром (Cr) | 16 - 18% |
| Никель (Ni) | 10 - 14% |
| Молибден (Мо) | 2 - 3% |
| Марганец (Mn) макс. | 2,0% |
| Кремний (Si) макс. | 0,75% |
| Фосфор (P) макс. | 0,045% |
| Сера (S) макс. | 0,030% |
| Предел прочности | 485 - 690 МПа |
| Предел текучести (смещение 0,2%) | 170 - 310 МПа |
| Удлинение | 40% мин. |
| Твердость (по Роквеллу Б) | 95 макс. |
На нашей фабрике Ningbo Kaxite Sealing Materials Co., Ltd. используется только сертифицированный материал SS316L от надежных поставщиков. Мы проверяем химический состав и механические свойства каждой партии материала, которую мы получаем. Мы также проводим испытания на межкристаллитную коррозию наших готовых прокладок, чтобы убедиться, что они соответствуют требованиям ASTM A262 Practice E. Этот строгий контроль качества гарантирует, что наши кольцевые прокладки обеспечивают надежную работу в самых сложных морских и морских условиях.
Характеристики кольцевой прокладки зависят не только от материала, но и от ее геометрии. Прокладка предназначена для установки в канавку на поверхности фланца. Когда фланцы соединяются болтами, прокладка сжимается, а ее материал деформируется, заполняя канавку и создавая уплотнение. Форма прокладки и канавки определяют механизм уплотнения. Существует несколько стандартных профилей кольцевых прокладок, каждый из которых имеет свои особенности. Наиболее распространенными являются типы R, RX и BX. Тип R представляет собой овальное или восьмиугольное кольцо, которое используется в стандартных приложениях. Тип RX представляет собой модифицированное овальное кольцо, которое используется в приложениях с более высоким давлением. Тип BX представляет собой шестиугольное кольцо, которое используется в условиях высокого давления и высоких температур. В таблице ниже приведены основные характеристики этих профилей.
| Профиль | Форма | Номинальное давление | Типичное применение |
| R | Овальный или восьмиугольный | До 10 000 фунтов на квадратный дюйм | Общего назначения, устьевые |
| прием | Модифицированный овал | До 15 000 фунтов на квадратный дюйм | Повышенное давление, кислое обслуживание |

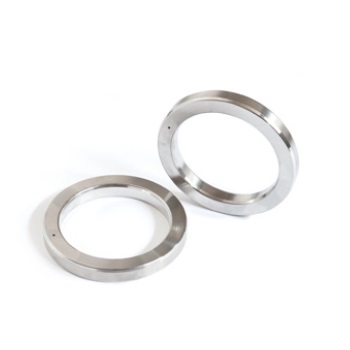

| ВХ | Шестиугольный | До 20 000 фунтов на квадратный дюйм | Высокое давление, высокая температура |
Выбор профиля зависит от давления, температуры и природы герметизируемой жидкости. Тип R является наиболее распространенным и подходит для широкого спектра применений. Тип RX используется в приложениях с более высоким давлением и имеет немного другую геометрию, что улучшает характеристики уплотнения. Тип BX используется в самых требовательных приложениях и предназначен для обеспечения надежного уплотнения при давлении до 20 000 фунтов на квадратный дюйм. Наша фабрика компании Ningbo Kaxite Sealing Materials Co., Ltd. производит кольцевые прокладки всех этих профилей и различных размеров, соответствующие стандартным спецификациям фланцев.
В следующей таблице представлены основные характеристики наших кольцевых прокладок из нержавеющей стали SS316L. Эти спецификации основаны на стандартных испытаниях и предоставляются в качестве справочного материала для инженеров и специалистов по закупкам.
| Параметр | Спецификация | Стандарт испытаний |
| Материал | СС316Л (УНС С31603) | АСТМ А182, АСТМ А479 |
| Твердость | ≤ 160 HBW | АСТМ Е10 |
| Предел прочности | ≥ 485 МПа | АСТМ Е8 |
| Предел текучести | ≥ 170 МПа | АСТМ Е8 |
| Удлинение | ≥ 40% | АСТМ Е8 |
| Межкристаллитная коррозия | Проходить | ASTM A262, практика E |
| Максимальная рабочая температура | 800°C (постоянно) | — |
| Максимальное рабочее давление | 20 000 фунтов на квадратный дюйм (в зависимости от профиля) | — |
| Поверхностная обработка | Ra 1,6 мкм макс. | — |
| Стандартные размеры | Профили R, RX, BX по API 6A | API 6А |
На нашем заводе мы производим кольцевые прокладки для соединений, соответствующие этим и многим другим спецификациям. Мы также можем изготовить прокладки по индивидуальному заказу для специального применения. Наш процесс контроля качества включает в себя проверку размеров, сертификацию материалов и тестирование производительности. К каждому заказу мы предоставляем сертификат соответствия, документирующий состав материала, механические свойства и результаты испытаний. Этот уровень документации важен для морских применений, где отслеживаемость и гарантия качества имеют решающее значение.
Вопрос 1: В чем разница между кольцевыми прокладками SS316 и SS316L?
Ответ: Основное отличие – это содержание углерода. SS316 имеет максимальное содержание углерода 0,08%, а SS316L имеет максимальное содержание углерода 0,03%. Низкое содержание углерода в SS316L делает его устойчивым к сенсибилизации и межкристаллитной коррозии, что важно при сварке и высокотемпературных операциях. Для морских и морских условий обычно предпочтительнее использовать сталь SS316L из-за ее превосходной коррозионной стойкости.
Вопрос 2: Можно ли использовать кольцевые прокладки из SS316L при работе с высокосернистым газом?
Ответ: Нержавеющая сталь SS316L не рекомендуется для работы с высокосернистыми газами (среды, содержащие H2S), поскольку она подвержена сульфидному растрескиванию под напряжением. Для применения с высокосернистым газом обычно требуется более твердый материал, такой как Inconel 625 или дуплексная нержавеющая сталь. Выбор материала прокладки должен основываться на конкретном составе и условиях технологической жидкости. Наша техническая команда может посоветовать лучший материал для вашего применения.
Вопрос 3: Какую максимальную температуру выдерживают кольцевые прокладки из SS316L?
Ответ: Кольцевые прокладки из SS316L выдерживают постоянную рабочую температуру до 800°C. Однако при температуре выше 425°C материал может быть подвержен сенсибилизации, если он не стабилизирован должным образом. Для применения при высоких температурах важно убедиться, что материал прошел надлежащую термообработку и прошел испытания на стойкость к межкристаллитной коррозии. Наш завод проводит сертификацию испытаний на межкристаллитную коррозию для всех высокотемпературных прокладок.
Вопрос 4. Как выбрать правильный профиль кольцевой прокладки для моего применения?
Ответ: Выбор профиля зависит от давления, температуры и природы жидкости. Тип R подходит для применений общего назначения при давлении до 10 000 фунтов на квадратный дюйм. Тип RX используется для более высоких давлений до 15 000 фунтов на квадратный дюйм. Тип BX используется для самых требовательных применений при давлении до 20 000 фунтов на квадратный дюйм. Спецификация фланца также определяет требуемый профиль. Наша техническая команда может помочь вам выбрать правильный профиль для вашего конкретного применения.
Вопрос 5: Какая документация поставляется с кольцевыми прокладками SS316L?
Ответ: К каждому заказу мы предоставляем сертификат соответствия, документирующий состав материала, механические свойства и результаты испытаний. Сюда входят химический анализ, результаты испытаний на растяжение, результаты испытаний на твердость и результаты испытаний на межкристаллитную коррозию. Мы также предоставляем отчеты о проверке размеров и сертификат прослеживаемости материала. Эта документация необходима для обеспечения качества и соблюдения нормативных требований в морских и морских приложениях.
Кольцевые прокладки SS316L являются идеальным выбором для морского и морского применения, поскольку они предлагают уникальное сочетание коррозионной стойкости, механической прочности и термической стабильности. Содержание молибдена в SS316L обеспечивает превосходную стойкость к хлоридной точечной и щелевой коррозии, а низкое содержание углерода предотвращает сенсибилизацию и межкристаллитную коррозию. Из материала можно получить различные профили, отвечающие требованиям к давлению и температуре в зависимости от применения. И он может быть сертифицирован на соответствие самым строгим стандартам качества. Наш завод Ningbo Kaxite Sealing Materials Co., Ltd. обладает опытом и оборудованием для производства кольцевых прокладок из нержавеющей стали 316L, которые отвечают самым строгим требованиям морской отрасли.
Независимо от того, проектируете ли вы новую морскую платформу или обслуживаете существующую, мы приглашаем вас связаться с нашей технической командой, чтобы обсудить ваши требования к прокладкам. Мы можем предоставить подробные спецификации продукта, сертификаты материалов и поддержку приложений. Наша приверженность качеству и удовлетворенности клиентов сделала нас надежным партнером в области решений для герметизации по всему миру.
Свяжитесь с компанией Ningbo Kaxite Sealing Materials Co., Ltd. сегоднячтобы обсудить ваши требования к кольцевым прокладкам и узнать, как наши прокладки из нержавеющей стали SS316L могут решить проблемы вашего морского и морского применения.
