В нефтехимической промышленности утечка одного фланца установки гидрокрекинга высокого давления может вызвать аварийную остановку, стоимость которой составляет более 500 000 долларов в день из-за производственных потерь. На электростанции утечка пара на входном фланце турбины может привести к вынужденному отключению электроэнергии, которое может длиться несколько дней. Это не редкие события. Они являются прямым следствием повреждений уплотнений и представляют собой один из наиболее значительных источников незапланированного технического обслуживания и производственных потерь в тяжелой промышленности. Компонентом, находящимся в центре этой проблемы, является прокладка. Среди прокладок одна конструкция оказалась исключительно эффективной в предотвращении этих дорогостоящих неисправностей: кольцевая прокладка.
Кольцевая прокладка представляет собой металлический уплотнительный элемент, который используется в условиях высокого давления и высоких температур, где надежность не подлежит обсуждению. В отличие от мягких прокладок, в которых для создания уплотнения используется сжимаемость, кольцевая прокладка обеспечивает уплотнение за счет точного контакта металла с металлом между прокладкой и канавкой на поверхностях фланца. Такая конструкция обеспечивает уплотнение, устойчивое к выбросам, очень устойчивое к термоциклированию и способное выдерживать давление, которое может разрушить другие типы прокладок. Результатом является резкое сокращение незапланированного технического обслуживания и производственных потерь. В этой статье объясняется, как кольцевая прокладка достигает этого, изучая ее конструкцию, материалы, установку и работу в самых сложных промышленных условиях. В Ningbo Kaxite Sealing Materials Co., Ltd. наша фабрика производитКольцевые прокладкиуже более двух десятилетий, и мы своими глазами увидели, как правильная прокладка может повысить надежность установки.
Кольцевая прокладка представляет собой цельное металлическое уплотнительное кольцо, которое обработано по точным размерам и предназначено для установки в соответствующую канавку, выточенную на поверхностях фланца. Прокладка обычно имеет овальное или восьмиугольное поперечное сечение и доступна в диапазоне стандартных размеров, определенных API 6A и ASME B16.20. Когда фланцевые болты затянуты, прокладка сжимается между двумя поверхностями канавок. Металл слегка деформируется, создавая плотное уплотнение линейного контакта. Это принципиально отличается от мягкой прокладки, которая заполняет дефекты поверхности фланца за счет сжимаемости материала. Кольцевая прокладка опирается на точную геометрию канавки и прокладки, создавая одновременно прочное и надежное уплотнение.
Ключевым преимуществом кольцевой прокладки является ее устойчивость к выбросам. В мягкой прокладке уплотнительный элемент удерживается между поверхностями фланца, но не фиксируется механически. Если внутреннее давление превышает силу сжатия болтов, прокладка может вытолкнуться из соединения — явление, известное как выброс. Это катастрофический отказ, который приводит к выбросу технологической жидкости и может привести к травмам или смерти. Кольцевая прокладка не может взорваться, поскольку она механически зажата в канавке. Канавка действует как защитная оболочка, и прокладка сжимается внутри нее. Даже если нагрузка на болт теряется, прокладка остается на месте, сохраняя герметичность. Это критическая функция безопасности при работе с высоким давлением.
В таблице ниже сравниваются конструктивные особенности и эксплуатационные характеристики кольцевых прокладок и мягких прокладок.
| Особенность | Кольцевая прокладка | Мягкая прокладка (лист) |
| Уплотнительный механизм | Линейный контакт металл-металл | Сжатие мягкого материала |
| Противовыбросовое сопротивление | Отлично (механическая ловушка) | Плохо (можно выдавить) |
| Номинальное давление | До 10 000 фунтов на квадратный дюйм (690 бар) | До 1000 фунтов на квадратный дюйм (69 бар) |
| Температурный рейтинг | До 1000°C (в зависимости от материала) | До 500°C (в зависимости от материала) |
| Многоразовое использование | Не рекомендуется | Не рекомендуется |
| Типичные применения | Устьевые скважины, трубопроводы, нефтеперерабатывающие заводы, электростанции | Общепромышленные трубопроводы, системы низкого давления |

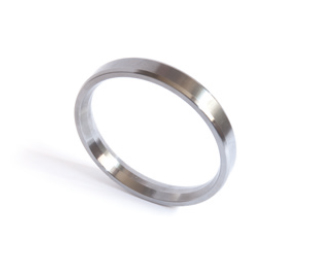

Конструкция кольцевой прокладки стандартизирована для обеспечения взаимозаменяемости. Наиболее распространенными моделями являются тип R (овальный или восьмиугольный), тип RX (для более высокого давления) и тип BX (для чрезвычайно высокого давления). Каждый стиль имеет определенную геометрию канавок и номинальное давление. ВНинбо Kaxite Sealing Materials Co., Ltd., мы производим все три стиля из различных материалов, отвечающих требованиям различных применений.
Уплотнение «металл-металл» кольцевой прокладки является ключом к ее способности предотвращать выбросы и утечки. При затягивании фланцевых болтов прокладка прижимается к поверхностям канавок. Первоначальный контакт представляет собой линейный контакт: изогнутая поверхность прокладки встречается с плоской поверхностью канавки. По мере увеличения нагрузки на болт металл на линии контакта пластически деформируется, создавая более широкую площадь контакта. Эта деформация ограничивается очень маленькой областью и создает одновременно плотное и упругое уплотнение. Уплотнение герметично, поскольку контакт металла с металлом исключает микроскопические зазоры, из-за которых может вытекать жидкость. Он эластичен, поскольку упругая деформация прокладки и фланца позволяет соединению выдерживать небольшие перемещения без потери контакта.
Геометрия канавки имеет решающее значение для эффективности уплотнения. Канавка обрабатывается под точным углом (обычно 23° для прокладок типа R) и по глубине. Когда прокладка сжимается, расклинивающее действие канавки приводит к плотному контакту материала прокладки с поверхностями канавки. Это создает уплотнение, которое становится более плотным по мере увеличения давления. Это известно как уплотнение под давлением. Чем выше внутреннее давление, тем сильнее прокладка прижимается к поверхностям канавок и тем плотнее становится уплотнение. Это противоположность мягкой прокладке, которую можно выдавить из соединения под высоким давлением. В таблице ниже показана взаимосвязь между внутренним давлением и усилием уплотнения для кольцевой прокладки.
| Внутреннее давление (бар) | Сила уплотнения (Н/мм) | Контактное напряжение (МПа) |
| 100 | 250 | 150 |
| 200 | 450 | 270 |
| 400 | 850 | 510 |
| 600 | 1250 | 750 |
| 800 | 1650 | 990 |
Уплотнение под давлением — это то, что делает кольцевую прокладку настолько эффективной в предотвращении выброса. Даже если нагрузка на болт снижается из-за теплового расширения или релаксации, внутреннее давление продолжает подавать напряжение на уплотнение. Это критическая функция безопасности при работе с высоким давлением. На нашем заводе мы тестируем каждую партию кольцевых прокладок для проверки их герметичности под давлением. Мы используем гидравлический испытательный стенд, который подает внутреннее давление на испытательный фланец и измеряет скорость утечки. Наши прокладки стабильно обеспечивают уровень утечки, который значительно ниже допустимых пределов API 6A и ASME B16.20.
Материал, из которого изготовлена кольцевая прокладка, определяет ее способность противостоять коррозионным и термическим условиям применения. Прокладка, изготовленная из неподходящего материала, преждевременно выйдет из строя, что приведет к незапланированному техническому обслуживанию и производственным потерям. Наиболее распространенными материалами для кольцевых прокладок являются мягкое железо, низкоуглеродистая сталь, нержавеющая сталь (304, 316, 321) и экзотические сплавы, такие как инконель, монель и хастеллой. Каждый материал имеет определенный диапазон температур и коррозионной стойкости. Выбор материала должен основываться на технологической жидкости, рабочей температуре и требуемом сроке службы.
Мягкое железо является наиболее экономичным материалом и подходит для низкотемпературных, некоррозионных применений. Низкоуглеродистая сталь используется для более требовательных применений. Нержавеющая сталь 304 и 316 — это «рабочие лошадки» отрасли, обладающие хорошей коррозионной стойкостью и жаропрочностью. Нержавеющая сталь 321 стабилизирована титаном для предотвращения межкристаллитной коррозии при высоких температурах. Инконель и Монель используются в наиболее агрессивных средах, например, содержащих хлориды или высокотемпературный пар. В таблице ниже представлены температурные и коррозионные пределы материалов обычных кольцевых прокладок.
| Материал | Макс. Температура (°С) | Коррозионная стойкость | Типичные применения |
| Мягкое железо | 400 | Бедный | Неагрессивные услуги при низком давлении |
| Низкоуглеродистая сталь | 500 | Справедливый | Общепромышленные трубопроводы |
| Нержавеющая сталь 304 | 700 | Хороший | Большинство нефтеперерабатывающих и нефтехимических услуг |
| Нержавеющая сталь 316 | 800 | Очень хороший | Агрессивные среды, высокотемпературный пар |
| Нержавеющая сталь 321 | 900 | Очень хороший | Высокотемпературные применения |
| Инконель 625 | 1000 | Отличный | Экстремальные температуры, высокая коррозия |
| Монель 400 | 800 | Отличный | Хлоридсодержащие среды |
Выбор правильного материала является важным инженерным решением. Прокладка, не устойчивая к технологической жидкости, будет подвергаться коррозии, теряя свою герметизирующую способность и потенциально загрязняя технологический процесс. Прокладка, не рассчитанная на рабочую температуру, размягчится или расползется, потеряв предварительную нагрузку и допуская утечку. В Kaxite мы тесно сотрудничаем с нашими клиентами, чтобы выбрать оптимальный материал для каждого применения. Мы поддерживаем обширную базу данных совместимости материалов и можем предоставить конкретные рекомендации, основанные на условиях процесса. Эта услуга — один из способов, с помощью которых мы помогаем нашим клиентам сократить незапланированные расходы на техническое обслуживание и производственные потери.
Самая прочная кольцевая прокладка в мире выйдет из строя, если ее установить неправильно. Монтаж является решающим фактором надежности уплотнения. Наиболее распространенными ошибками при установке являются: повторное использование уже сжатой прокладки, повреждение прокладки при обращении, невыполнение очистки канавки и неравномерное затягивание болтов. Каждая из этих ошибок может привести к преждевременному выходу из строя. Правильный монтаж – это систематический процесс, за которым необходимо тщательно следить.
Первым делом необходимо осмотреть прокладку и канавку. Прокладка не должна иметь дефектов, таких как царапины, вмятины или коррозия. Канавка должна быть чистой, сухой и свободной от мусора и старого прокладочного материала. Любое повреждение канавки будет перенесено на прокладку, препятствуя надлежащему уплотнению. Вторым этапом является установка прокладки в паз. С прокладкой следует обращаться осторожно, чтобы не повредить ее. Его следует поместить в паз и проверить правильность его посадки. Третий этап – выравнивание фланцев. Фланцы должны быть параллельны и выровнены в пределах указанных допусков. Несоосность приведет к неравномерной нагрузке прокладки и может привести к утечке.
Четвертый этап – затягивание болтов. Это необходимо делать по схеме звезды или креста, за несколько проходов, чтобы обеспечить равномерную загрузку. Окончательный момент затяжки болтов должен соответствовать спецификациям производителя фланца. Обязательно использование калиброванного динамометрического ключа. В таблице ниже представлено краткое описание этапов установки и ключевые моменты, которые необходимо проверить.
| Шаг | Действие | Проверка ключей |
| 1 | Осмотрите прокладку и канавку | Без дефектов, чистый и сухой. |
| 2 | Установите прокладку в канавку | Правильно сидящий |
| 3 | Выровнять фланцы | Параллельно и по центру |
| 4 | Затяните болты звездочкой. | Несколько проходов, равномерный крутящий момент |
| 5 | Окончательная проверка крутящего момента | Согласно спецификации |
На нашем заводе мы предоставляем подробные инструкции по установке к каждой прокладке кольцевого соединения, которую мы поставляем. Мы также предлагаем нашим клиентам обучение установке на месте. Наша техническая команда готова помочь с любыми вопросами по установке. Следуя этим процедурам, наши клиенты могут быть уверены, что их кольцевые прокладки обеспечивают долгосрочную надежность, что необходимо для сокращения незапланированного технического обслуживания и производственных потерь.
Общая стоимость владения (TCO) кольцевой прокладки включает первоначальную цену покупки, стоимость установки, стоимость технического обслуживания и стоимость отказа. Хотя первоначальная закупочная цена кольцевой прокладки выше, чем у мягкой прокладки, совокупная стоимость владения часто ниже, поскольку кольцевая прокладка служит дольше и реже выходит из строя. Единственный выход из строя мягкой прокладки может стоить сотни тысяч долларов из-за производственных потерь, тогда как кольцевая прокладка может предотвратить этот отказ. В таблице ниже приведено сравнение совокупной стоимости владения кольцевой прокладки и мягкой прокладки за 10-летний период.
| Компонент затрат | Кольцевая прокладка | Мягкая прокладка |
| Первоначальная цена покупки (за единицу) | 50 долларов США | 10 долларов |
| Количество замен (10 лет) | 2 | 6 |
| Общая стоимость покупки | 100 долларов | 60 долларов США |
| Монтажные работы (10 лет) | 200 долларов США | 600 долларов США |
| Цена неудачи (10 лет) | $0 | 50 000 долларов США |
| Общая стоимость владения | 300 долларов США | 50 660 долларов США |
Из таблицы видно, что совокупная стоимость владения кольцевой прокладки значительно ниже, чем мягкой прокладки, несмотря на более высокую первоначальную закупочную цену. Экономия достигается за счет сокращения количества замен, снижения трудозатрат на установку и устранения затрат, связанных с неисправностями. Это экономический аргумент в пользу использования кольцевых прокладок при высоких давлениях и температурах. Стоимость одной неисправности намного превышает стоимость самой прокладки. В компании Ningbo Kaxite Sealing Materials Co., Ltd. мы помогаем нашим клиентам рассчитать совокупную стоимость владения их герметизирующими решениями. Мы считаем, что кольцевая прокладка является наиболее экономичным решением для требовательных применений.
Вопрос 1. Можно ли повторно использовать кольцевую прокладку после сжатия?
Ответ: Нет, кольцевую прокладку повторно использовать нельзя. После сжатия прокладка подвергается пластической деформации и упрочнению. Повторное использование не обеспечит надежного уплотнения. Прокладку следует заменять каждый раз при открытии фланца. Это критическая практика безопасности. В компании Ningbo Kaxite Sealing Materials Co., Ltd. мы рекомендуем нашим клиентам иметь достаточный запас запасных прокладок, чтобы у них не возникало соблазна повторно использовать прокладку в чрезвычайной ситуации.
Вопрос 2. Как выбрать правильный материал для кольцевой прокладки?
Ответ: Выбор материала зависит от технологической жидкости, рабочей температуры и требуемой коррозионной стойкости. Для низкотемпературных, неагрессивных применений достаточно мягкого железа или низкоуглеродистой стали. Для большинства нефтеперерабатывающих и нефтехимических предприятий рекомендуется использовать нержавеющую сталь 304 или 316. Для высокотемпературных или высококоррозионных применений могут потребоваться экзотические сплавы, такие как инконель или монель. Наша техническая группа может предоставить конкретные рекомендации, основанные на условиях вашего процесса.
Вопрос 3. В чем разница между кольцевыми прокладками типа R, RX и типа BX?
Ответ: Тип R — это стандартная прокладка овальной или восьмиугольной формы, используемая в большинстве случаев. Тип RX имеет измененную геометрию, которая обеспечивает более эффективное уплотнение при более высоких давлениях. Тип BX рассчитан на чрезвычайно высокое давление и имеет конструкцию, работающую под давлением. Каждый тип имеет определенную геометрию канавок и номинальное давление. Наш завод производит все три типа, и мы можем помочь вам выбрать тот, который подходит для вашего применения.
Вопрос 4. Как определить, повреждена ли кольцевая прокладка?
Ответ: Поврежденная кольцевая прокладка может иметь видимые царапины, вмятины или коррозию. Он также может быть деформирован из круглого или иметь уплощенное поперечное сечение. При наличии любого из этих признаков прокладку использовать нельзя. Даже небольшой дефект может помешать правильной герметизации прокладки. Всегда внимательно осматривайте прокладку перед установкой.
Вопрос 5: Каково максимальное номинальное давление кольцевой прокладки?
Ответ: Максимальное номинальное давление кольцевой прокладки зависит от типа и материала. Прокладки типа R обычно рассчитаны на давление 5000 фунтов на квадратный дюйм (345 бар). Прокладки типа RX рассчитаны на давление 10 000 фунтов на квадратный дюйм (690 бар). Прокладки типа BX рассчитаны на давление 15 000 фунтов на квадратный дюйм (1034 бар) или выше. Фактическое номинальное давление также зависит от номинального значения фланца и нагрузки на болт. Наш завод может предоставить конкретные номинальные значения давления для каждого типа и материала прокладки.
Кольцевая прокладка является важнейшим компонентом в усилиях по сокращению незапланированного технического обслуживания и производственных потерь в промышленных системах высокого давления. Уплотнение «металл по металлу», конструкция, работающая под давлением, и устойчивость к выбросам делают его наиболее надежным уплотнительным решением для требовательных применений. Выбрав правильный материал, правильно установив прокладку и следуя программе профилактического обслуживания, операторы завода могут практически исключить неисправности, связанные с прокладками. Результатом является увеличение времени безотказной работы, снижение затрат на техническое обслуживание и более безопасная рабочая среда.
Наша фабрика Ningbo Kaxite Sealing Materials Co., Ltd. уже более двух десятилетий производит кольцевые прокладки для соединений. Мы предлагаем полный ассортимент стандартных и нестандартных прокладок из различных материалов. Наша техническая команда готова помочь с выбором материалов, обучением установке и анализом неисправностей. Мы стремимся помочь нашим клиентам достичь высочайшего уровня надежности и безопасности в их деятельности.
Свяжитесь с компанией Ningbo Kaxite Sealing Materials Co., Ltd. сегоднячтобы узнать больше о наших кольцевых прокладках и о том, как они могут сократить незапланированные расходы на техническое обслуживание и производственные потери.
