В обширном и разнообразном мире промышленных уплотнений лишь немногие продукты продемонстрировали стойкость кольцевой прокладки из мягкого железа. Несмотря на то, что за десятилетия появились экзотические сплавы, современные полимеры и композитные материалы, кольцевая прокладка из мягкого железа остается подходящим решением для инженеров и специалистов по техническому обслуживанию во многих отраслях. Его продолжающаяся популярность не является вопросом инерции или отсутствия инноваций; это свидетельство уникального сочетания свойств, которые делают его исключительно подходящим для широкого спектра общепромышленных применений.
Непреходящая привлекательность кольцевой прокладки из мягкого железа заключается в ее простоте и эффективности.Кольцевая прокладкапредставляет собой металлический уплотнительный элемент, обычно восьмиугольного или овального сечения, предназначенный для использования во фланцевых соединениях с соответствующими канавками. При сжатии кольцевая прокладка из мягкого железа пластически деформируется, создавая плотное соединение металла с металлом. Эта конструкция проверена более чем столетней эксплуатацией в системах пара, воды, газа и нефти. Его популярность основана на надежности, универсальности и экономичности. В этой статье представлен всесторонний технический анализ кольцевой прокладки из мягкого железа, рассмотрены свойства ее материала, механизмы уплотнения, область применения и причины, по которым она остается предпочтительным выбором для инженеров в общепромышленных условиях. Мы также обсудим конкретные технические параметры, определяющие его производительность, и критерии выбора, обеспечивающие его эффективное применение.
Чтобы понять, почему кольцевая прокладка из мягкого железа остается популярной, мы должны сначала понять ее фундаментальную конструкцию и принцип уплотнения. Кольцевая прокладка представляет собой металлический уплотнительный элемент, обработанный с высокой точностью, обычно имеющий восьмиугольное или овальное поперечное сечение. Он используется в сочетании с фланцами, имеющими соответствующую канавку, известными как фланец с кольцевым соединением (фланец RTJ). Конструкция стандартизирована в соответствии с ASME B16.20 и API 6A, которые определяют размеры, материалы и требования к испытаниям кольцевых прокладок.
Механизм уплотнения кольцевой прокладки основан на принципе пластической деформации. При затяжке болтов фланца прокладка вдавливается в канавку фланца. Мягкий железный материал, будучи относительно мягким и пластичным, пластически деформируется, растекаясь и заполняя небольшие неровности на поверхностях канавок. Эта деформация создает высокоэффективное уплотнение «металл-металл», при этом материал прокладки соответствует профилю канавки. Полученное уплотнение способно выдерживать высокие давления и температуры. Ключевым моментом является мягкость железного материала, которая позволяет ему деформироваться без растрескивания, и твердость материала фланца, обеспечивающая жесткую противоповерхность, к которой прижимается прокладка.
Конструкция кольцевой прокладки предлагает несколько преимуществ. Во-первых, уплотнение «металл-металл» обеспечивает очень низкую скорость утечек, что делает его пригодным для применений, где утечка недопустима. Во-вторых, конструкция обладает высокой устойчивостью к выдуванию, поскольку прокладка механически фиксируется в канавке. В-третьих, конструкция относительно проста в установке и обслуживании, со стандартными значениями крутящего момента для затяжки болтов. Геометрия прокладки, восьмиугольная или овальная, влияет на распределение давления уплотнения. Восьмиугольная конструкция обеспечивает более надежную линию уплотнения, тогда как овальная конструкция часто используется в старых системах или устройствах с низким давлением. ВНинбо Kaxite Sealing Materials Co., Ltd.,Мы производим кольцевые прокладки как восьмиугольной, так и овальной формы, используя высококачественные материалы из мягкого железа, чтобы обеспечить надежную герметичность в различных промышленных применениях.
В следующей таблице приведены основные конструктивные особенности и принципы уплотнения прокладки RTJ из мягкого железа.
| Особенность | Описание | Выгода |
| Форма прокладки | Восьмиугольное или овальное поперечное сечение. | Обеспечивает определенную линию уплотнения; улучшает концентрацию усилия уплотнения |
| Материал прокладки | Мягкое железо (Низкоуглеродистая сталь, 0,05-0,15% С) | Допускает пластическую деформацию для заполнения неровностей поверхности; обеспечивает высокую эффективность герметизации |
| Уплотнительный механизм | Контакт металл-металл за счет пластической деформации. | Создает герметичное уплотнение, устойчивое к выдуванию. |
| Фланцевая канавка | Стандартная канавка для кольцевого соединения (ASME B16.20) | Обеспечивает совместимость со стандартными фланцами RTJ. |
| Болтовая нагрузка | Применяется через фланцевые болты для сжатия прокладки. | Создает уплотняющую силу; облегчает деформацию и герметизацию |
Простота конструкции кольцевой прокладки в сочетании с ее надежной герметизирующей способностью сделала ее надежным выбором на протяжении десятилетий. Его дальнейшее использование является свидетельством эффективности этого инженерного решения, отточенного годами практического применения. Мягкое железо с его особыми свойствами играет центральную роль в этом успехе.
Свойства мягкого железа являются ключом к его эффективности в качестве материала для кольцевых прокладок. Термин «мягкое железо» в этом контексте относится к низкоуглеродистой стали, обычно с содержанием углерода от 0,05% до 0,15%. Низкое содержание углерода придает материалу характерную мягкость и пластичность. Особыми свойствами, которые делают его подходящим для кольцевых прокладок, являются низкая твердость, высокая пластичность, умеренная прочность на разрыв и хорошая коррозионная стойкость.
Мягкое железо характеризуется низкой твердостью, обычно в диапазоне 90–120 по шкале твердости Бринелля (HB). Эта мягкость позволяет прокладке пластически деформироваться под приложенной нагрузкой болта, позволяя ей соответствовать поверхности канавки фланца и создавать герметичное уплотнение. Пластичность материала гарантирует, что он будет деформироваться без растрескивания и разрушения. Предел прочности мягкого железа умеренный, обычно от 350 до 450 МПа. Это обеспечивает достаточную прочность, чтобы противостоять силам экструзии, которые могут возникнуть во время работы под высоким давлением. Его коррозионная стойкость обычно достаточна для большинства промышленных жидкостей, хотя он не пригоден для работы в высокоагрессивных средах.
В контексте кольцевых прокладок конкретные свойства материала определяются стандартами, такими как ASME B16.20. Стандарт определяет приемлемый состав и твердость прокладок из мягкого железа, обеспечивая однородность и надежность материала. Материал не должен иметь дефектов, таких как расслоения, трещины или включения, которые могут нарушить герметичность. В Kaxite мы тщательно отбираем и проверяем наши материалы из мягкого железа, чтобы убедиться, что они соответствуют строгим требованиям этих стандартов. Наши процессы контроля качества включают испытания на твердость, испытания на растяжение и визуальный осмотр, чтобы убедиться, что материал подходит для предполагаемого применения.
В следующей таблице приведены основные свойства мягкого железа, используемого в кольцевых прокладках.
| Свойство | Типичное значение | Значение |
| Содержание углерода | 0,05 - 0,15% | Определяет мягкость и пластичность. |
| Твердость (по Бринеллю HB) | 90 - 120 | Допускает пластическую деформацию; обеспечивает герметичность |
| Предел текучести | 200–280 МПа | Минимальное напряжение, необходимое для деформации |
| Предел прочности | 350 - 450 МПа | Устойчив к экструзии и сохраняет структурную целостность. |
| Удлинение | 25 - 35% | Указывает пластичность; способность деформироваться без растрескивания |
| Коррозионная стойкость | Умеренный | Подходит для общепромышленного применения |
Выбор мягкого железа в качестве материала прокладки является осознанным инженерным решением. Сочетание его свойств — мягкости, пластичности и умеренной прочности — делает его эффективным уплотнительным материалом для широкого спектра общепромышленных применений. Способность материала прилегать к поверхности канавки имеет решающее значение для его эффективности, а его устойчивость к экструзии гарантирует, что уплотнение останется неповрежденным под давлением. Этот баланс свойств доказал свою эффективность на протяжении многих десятилетий использования, что делает его надежным и заслуживающим доверия выбором.
Характеристики кольцевых прокладок из мягкого железа в общепромышленном применении характеризуются несколькими ключевыми характеристиками. К ним относятся надежность уплотнения, устойчивость к давлению и температуре, простота установки и совместимость с широким спектром жидкостей. Эти эксплуатационные характеристики являются основными причинами, по которым прокладка остается популярной среди инженеров и специалистов по техническому обслуживанию.
Надежность уплотнения, пожалуй, является наиболее важной характеристикой производительности. Способность прокладки из мягкого железа пластически деформироваться и соответствовать канавке фланца обеспечивает высокоэффективное уплотнение. Это уплотнение устойчиво к выдуванию даже в условиях высокого давления и способно поддерживать низкую скорость утечки в течение длительного периода времени. Уплотнение «металл-металл» также является прочным и устойчивым к усталости, что делает его пригодным для применения в условиях термоциклирования. Сам материал из мягкого железа устойчив к химическому воздействию многих распространенных промышленных жидкостей.
Еще одной ключевой характеристикой производительности является устойчивость к давлению и температуре. Кольцевые прокладки из мягкого железа можно использовать при давлении до 2500 фунтов на квадратный дюйм и температуре до 550°C (1000°F), в зависимости от применения. Широкий рабочий диапазон делает их пригодными для широкого спектра промышленных услуг. Прочность материала и сопротивление ползучести имеют решающее значение для сохранения уплотнения при повышенных температурах и давлениях. Способность прокладки сохранять свою целостность в таких условиях имеет важное значение для долгосрочной надежности.
Простота установки – еще один фактор, способствующий его популярности. Кольцевая прокладка относительно проста в установке и имеет стандартные значения крутящего момента для затяжки болтов. Прокладка вставляется в паз фланца, а болты затягиваются заданным моментом. Процесс установки прост и не требует специальных инструментов или навыков. Такая простота установки сокращает трудозатраты и вероятность ошибок при установке.
Совместимость с широким спектром жидкостей является еще одним ключевым преимуществом. Мягкое железо совместимо с широким спектром промышленных жидкостей, включая пар, воду, нефть, природный газ и многие химические вещества. Эта универсальность делает его практичным выбором для многих применений, поскольку его можно использовать в различных сферах, не требуя использования различных материалов прокладок. Это особенно выгодно для предприятий с многочисленными услугами и ограниченным запасом различных типов прокладок.
В следующей таблице приведены основные эксплуатационные характеристики кольцевых прокладок из мягкого железа.
| Характеристики производительности | Описание | Преимущество промышленного применения |
| Надежность уплотнения | Пластическая деформация создает эффективное уплотнение «металл-металл». | Низкий уровень утечек, надежное уплотнение. |
| Сопротивление давлению | Способен герметизировать при давлении до 2500 фунтов на квадратный дюйм. | Подходит для применений с высоким давлением. |
| Температурная устойчивость | Способен герметизировать при температуре до 550°C. | Подходит для высокотемпературных применений |
| Простота установки | Простая установка со стандартными значениями крутящего момента | Сокращает трудозатраты и возможные ошибки |
| Совместимость жидкостей | Совместим с широким спектром промышленных жидкостей. | Универсальный и практичный для многих применений. |
| Долговечность | Устойчив к усталости и термоциклированию. | Длительный срок службы и сокращение затрат на техническое обслуживание |
Эти эксплуатационные характеристики в сочетании с экономической эффективностью делают кольцевую прокладку из мягкого железа популярным выбором для общепромышленного использования. Его надежность и универсальность гарантируют, что он останется надежным решением для герметизации в обозримом будущем.
Кольцевая прокладка из мягкого железа используется в широком спектре общепромышленных применений во многих отраслях промышленности. Универсальность является ключевым фактором его непреходящей популярности. Прокладка обычно встречается в нефтегазовой промышленности, где она используется в клапанах, фланцах и трубопроводных системах. Он также используется в нефтехимической промышленности, на нефтеперерабатывающих и химических заводах. В энергетике его используют в паровых системах, котлах и турбинах. Прокладка также используется в сфере водоснабжения и очистки сточных вод, а также в горнодобывающей и строительной отраслях. Его способность обеспечивать надежную пломбу в широком спектре услуг является его основным преимуществом.
В нефтегазовом секторе кольцевая прокладка из мягкого железа часто используется в устьевом оборудовании, рождественских елках и выкидных трубопроводах. Его способность выдерживать высокое давление и температуру делает его подходящим для таких требовательных применений. В нефтехимической промышленности он используется во фланцевых соединениях на технологических предприятиях, где он должен обеспечивать герметизацию от широкого спектра химикатов и технологических жидкостей. Его универсальность означает, что его можно использовать с различными материалами фланцев и конструкциями фланцев.
В энергетике кольцевая прокладка из мягкого железа используется в высокотемпературных паровых системах, где ее способность выдерживать температурные циклы имеет решающее значение. Он также используется в системах водяного охлаждения и других вспомогательных службах. Его надежность и длительный срок службы делают его экономически эффективным решением для этих требовательных приложений. В сфере водоснабжения и водоотведения прокладка используется в трубопроводах и очистных сооружениях, где ценны ее устойчивость к коррозии и простота установки.
В следующей таблице приведены примеры конкретного применения кольцевых прокладок из мягкого железа в различных отраслях промышленности.
| Промышленность | Типичные применения | Почему подходит мягкий утюг RTJ |
| Нефть и газ | Устьевое оборудование, арматура, выкидные трубопроводы, фланцы | Устойчивость к высокому давлению и температуре, надежная герметизация. |
| нефтехимическая | Технологические установки, реакторы, теплообменники | Универсальность в химической стойкости, возможность работы при высоком давлении. |
| Производство электроэнергии | Паровые системы, котлы, турбины, системы охлаждения | Устойчивость к высоким температурам, устойчивость к термоциклированию |
| Вода и сточные воды | Трубопроводы, очистные сооружения, насосные станции | Устойчивость к коррозии, простота монтажа |
| Горное дело и строительство | Шламопроводы, фланцы оборудования | Долговечность, экономичность |
Компания Ningbo Kaxite Sealing Materials Co., Ltd. производит кольцевые прокладки из мягкого железа для широкого спектра отраслей промышленности. Наш завод оснащен прецизионным механообрабатывающим и инспекционным оборудованием, позволяющим гарантировать, что наши кольцевые прокладки соответствуют самым высоким стандартам качества. Мы понимаем, что каждая отрасль имеет свои особые требования, и предлагаем широкий выбор кольцевых прокладок для удовлетворения этих потребностей. Наша приверженность качеству и надежности сделала нас надежным поставщиком для многих ведущих промышленных компаний. Широкое использование кольцевых прокладок из мягкого железа в различных отраслях промышленности является свидетельством их доказанной эффективности и надежности.
Технические характеристики и параметры качества кольцевых прокладок из мягкого железа определены несколькими международными стандартами. Наиболее важным из них является ASME B16.20, который охватывает металлические прокладки для фланцев труб. Этот стандарт определяет размеры, материалы и требования к испытаниям кольцевых прокладок. Соблюдение этого стандарта необходимо для обеспечения совместимости прокладки с фланцем и обеспечения требуемых характеристик уплотнения. Другие соответствующие стандарты включают API 6A (для устьевого оборудования) и DIN 2696 (европейский стандарт).
Ключевые технические характеристики кольцевой прокладки из мягкого железа включают размеры прокладки, твердость, качество поверхности и состав материала. Размеры прокладки определяются размером фланца, классом давления и типом прокладки (восьмиугольная или овальная). Размеры точно контролируются, чтобы обеспечить правильную посадку в паз фланца. Твердость прокладки из мягкого железа должна находиться в заданном диапазоне, чтобы обеспечить надлежащую деформацию и герметичность. Обработка поверхности прокладки также имеет решающее значение для герметизации, поскольку она должна быть достаточно гладкой, чтобы обеспечить хорошее уплотнение, но с контролируемой шероховатостью, чтобы облегчить первоначальную посадку.
В следующей таблице приведены основные технические характеристики и параметры качества типичной кольцевой прокладки из мягкого железа.
| Параметр | Спецификация | Критерии приемки |
| Стандартный | АСМЭ Б16.20 | Соответствие стандартным размерам и материалам. |
| Тип прокладки | Восьмиугольный или овальный | В зависимости от конструкции и применения фланца |
| Материал | Мягкое железо (низкоуглеродистая сталь) | 0,05-0,15% Содержание углерода |
| Твердость (по Бринеллю HB) | 90-120 хб | Обеспечивает правильную деформацию и герметизацию. |
| Чистота поверхности (Ra) | 1,6-3,2 мкм | Обеспечивает равномерную поверхность уплотнения. |
| Размеры прокладки | Согласно ASME B16.20 | Точные размеры обеспечивают правильную посадку в паз фланца. |
| Визуальный осмотр | Без дефектов (трещин, расслоений, включений) | Обеспечивает целостность материала |
| Сертификат соответствия | Предоставляется к каждому заказу | Документирует соответствие спецификациям и стандартам качества. |
В компании Ningbo Kaxite Sealing Materials Co., Ltd. мы тщательно проверяем наши кольцевые прокладки из мягкого железа, чтобы убедиться, что они соответствуют этим спецификациям. Наш процесс контроля качества включает проверку материала, испытание на твердость, проверку размеров и визуальный осмотр. Также к каждому заказу мы предоставляем сертификат соответствия, подтверждающий качество прокладок. Приверженность качеству гарантирует надежную работу наших кольцевых прокладок в самых требовательных промышленных условиях.

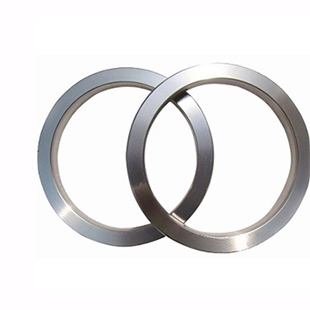

Вопрос 1: В чем разница между восьмиугольными и овальными кольцевыми прокладками?
Ответ: Основное различие между восьмиугольными и овальными кольцевыми прокладками заключается в форме поперечного сечения. Восьмиугольная прокладка имеет плоскую верхнюю и нижнюю поверхность с наклонными сторонами, а овальная прокладка имеет закругленное поперечное сечение. Восьмиугольная конструкция обеспечивает более надежную линию уплотнения и требует меньшей нагрузки на болты для герметизации, тогда как овальная конструкция часто используется в старых приложениях или приложениях с низким давлением. Обе конструкции определены стандартом ASME B16.20 и обычно используются в промышленности. Компания Ningbo Kaxite Sealing Materials Co., Ltd. производит оба типа кольцевых прокладок для удовлетворения конкретных требований наших клиентов.
Вопрос 2: Каков диапазон температур и давлений для кольцевых прокладок из мягкого железа?
Ответ: Кольцевые прокладки из мягкого железа можно использовать при температуре до 550°C (1000°F) и давлении до 2500 фунтов на квадратный дюйм, в зависимости от конкретного применения и конструкции фланца. Предельные значения температуры и давления определяются отраслевыми стандартами, такими как ASME B16.5 и B16.34. Фактические пределы зависят от используемого материала и конструкции фланца. Для применений, требующих более высоких температур или давлений, могут быть более подходящими другие материалы, такие как нержавеющая сталь или сплавы.
Вопрос 3. Подходят ли кольцевые прокладки из мягкого железа для использования в агрессивных средах?
Ответ: Кольцевые прокладки из мягкого железа не рекомендуются для использования в высокоагрессивных средах, поскольку материал подвержен коррозии. Для применений, связанных с коррозионными химикатами, кислотными или щелочными растворами или соленой водой, предпочтителен более устойчивый к коррозии материал, такой как нержавеющая сталь, инконель или монель. Компания Ningbo Kaxite Sealing Materials Co., Ltd. предлагает кольцевые прокладки из различных материалов для различных применений.
Вопрос 4. Как определить правильный размер кольцевой прокладки для моего фланца?
Ответ: Правильный размер кольцевой прокладки определяется размером фланца и классом давления, как определено в ASME B16.5 или других применимых стандартах. Размер прокладки обычно определяется номинальным размером трубы (NPS) и классом давления (например, класс 150, 300, 600 и т. д.). Прокладка также должна соответствовать размеру и форме канавки фланца. Рекомендуемым способом определения правильного размера является ознакомление с соответствующим стандартом или спецификациями производителя фланцев.
Вопрос 5: Каков ожидаемый срок службы кольцевой прокладки из мягкого железа?
Ответ: Ожидаемый срок службы кольцевой прокладки из мягкого железа зависит от условий применения, включая температуру, давление и коррозионную природу жидкости. При нормальных условиях эксплуатации и правильной установке кольцевая прокладка из мягкого железа может обеспечить надежную работу в течение многих лет, часто превышая срок службы самого оборудования. Срок службы прокладки обычно ограничен эффектами термоциклирования и коррозии, но при правильном обслуживании и периодическом осмотре прокладку можно использовать в течение длительного времени.
Кольцевая прокладка из мягкого железа продолжает оставаться популярным выбором для общепромышленного использования, поскольку она предлагает уникальное сочетание надежности уплотнения, универсальности и экономической эффективности. Его простая, но эффективная конструкция, основанная на пластической деформации материала из мягкого железа, создает надежное уплотнение «металл-металл», способное выдерживать высокие давления и температуры. Совместимость прокладки с широким спектром промышленных жидкостей и простота установки делают ее практичным выбором для многих применений. Подтвержденная репутация надежной работы сделала его надежным решением в нефтегазовой, нефтехимической, энергетической, водоочистной и других отраслях промышленности.
Технические характеристики и параметры качества, определенные отраслевыми стандартами, обеспечивают стабильность и надежность кольцевых прокладок из мягкого железа. Придерживаясь этих стандартов и поддерживая строгий контроль качества, такие производители, как Ningbo Kaxite Sealing Materials Co., Ltd., гарантируют, что их прокладки соответствуют высочайшему уровню производительности и безопасности. Непреходящая популярность кольцевой прокладки из мягкого железа является свидетельством ее надежности и эффективности, и она будет оставаться ценным уплотнительным решением на долгие годы.
