Пройдитесь по любому химическому перерабатывающему заводу, и вы обнаружите сложную сеть труб, сосудов и теплообменников, соединенных между собой фланцевыми соединениями. Эти соединения являются потенциальными слабыми местами, и они основаны на скромном, но важном компоненте: прокладке. На протяжении десятилетий в промышленности по умолчанию часто использовались спирально-навитые прокладки или даже простые безасбестовые листовые материалы. Однако фундаментальный сдвиг уже происходит.Гофрированные металлические прокладки(CMG) быстро становятся стандартом для критически важных уплотнений, и на это есть веские причины. Они предлагают уникальное сочетание упругости, термостойкости и надежности уплотнения, не имеющее себе равных среди многих традиционных альтернатив. Наш завод Ningbo Kaxite Sealing Materials Co., Ltd. находится в авангарде этой революции, производя высокоэффективные гофрированные металлические прокладки, которые решают самые сложные проблемы герметизации на химических заводах, нефтеперерабатывающих и нефтехимических предприятиях по всему миру.
Растущее предпочтение гофрированных металлических прокладок – это не просто тенденция; это логичный ответ на растущие требования современной химической обработки. Установки работают при более высоких давлениях и температурах для повышения эффективности. Они имеют дело с более агрессивными и токсичными средами, утечки которых не только дорогостоящие, но и потенциально катастрофические. Нормативы по охране окружающей среды и безопасности ужесточаются, требуя практически нулевых выбросов. В этом сложном ландшафте выделяется гофрированная металлическая прокладка. Его уникальный гофрированный профиль обеспечивает исключительную упругость и устойчивость, компенсируя неизбежные колебания температуры и давления в процессе. Такая устойчивость обеспечивает герметичное уплотнение в течение длительного времени, уменьшая неорганизованные выбросы и устраняя необходимость постоянной повторной затяжки. В этой статье мы рассмотрим инженерные принципы, материаловедение и практическое применение, которые делают гофрированные металлические прокладки предпочтительным выбором для химической промышленности, а также предоставим подробный технический обзор спецификаций и передового опыта их использования.

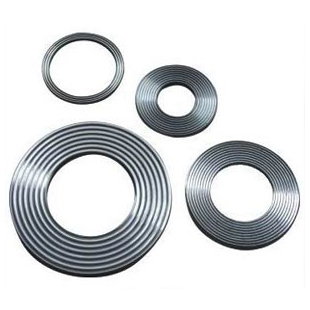

В мире химической обработки «устойчивое состояние» — это миф. Реальные операции характеризуются тепловым расширением и сжатием, скачками давления и вибрациями. Эти циклические напряжения являются главным врагом надежного фланцевого уплотнения. Традиционные плоские прокладки, такие как безасбестовые листы, могут выдерживать постоянную «схватку» при первоначальной нагрузке на болт. Это означает, что со временем они теряют свою упругость и эластичность. Когда фланец подвергается термическому циклу, расширение может еще больше сжать прокладку, а когда она охлаждается, прокладка не может пружинить обратно, чтобы поддерживать достаточное давление уплотнения. Эта потеря нагрузки на болты приводит к утечкам. Гофрированная металлическая прокладка принципиально отличается. Его сердцевина представляет собой тонкий гофрированный металлический профиль, действующий как ряд пружин. При сжатии он не разрушается пластически таким же образом; он сохраняет значительную упругую энергию.
Чтобы представить себе это, представьте разницу между плоским листом картона и коробкой из гофрированного картона. Плоский лист легко складывается и мнется, теряя свою прочность. Однако коробка из гофрокартона жесткая и может пружинить. Тот же принцип применим и к прокладкам. Гофрированный профиль наших гофрированных металлических прокладок обеспечивает высокую степень гибкости и способности восстанавливаться. В недавнем исследовании ведущего европейского института уплотнений была измерена «релаксация ползучести» различных типов прокладок. Релаксация ползучести — это потеря напряжения на болте с течением времени. После 1000 часов работы при 300°C стандартная прокладка из сжатого волокна потеряла более 60% своего первоначального напряжения. Гибкая графитовая прокладка потеряла около 35%. С другой стороны, наши гофрированные металлические прокладки потеряли менее 15% своего первоначального напряжения. Такое исключительное сохранение нагрузки на болты означает, что фланец дольше остается герметичным, даже когда система подвергается суровым циклическим изменениям температуры и давления.
Эта устойчивость заключается не только в герметизации; речь идет также о безопасности и стоимости. Во многих процессах обнаружение небольшой утечки может оказаться затруднительным и требует дорогостоящего оборудования для обнаружения газа. При обнаружении утечки установку часто приходится останавливать, чтобы подтянуть или заменить прокладку. Для химического завода остановка производства может стоить десятки тысяч долларов в час. Сохраняя герметичность в течение длительного времени, гофрированные металлические прокладки сокращают частоту этих дорогостоящих и разрушительных вмешательств. «Пружинящая» характеристика гофрированного сердечника гарантирует, что прокладка может компенсировать дифференциальное движение между фланцами, защищая уплотнение и предотвращая неорганизованные выбросы. Эта надежность является основной причиной, по которой менеджеры по техническому обслуживанию все чаще выбирают гофрированные металлические прокладки для своих наиболее важных и сложных задач.
Одним из наиболее сложных сценариев уплотнения в химической промышленности является фланец большого диаметра для низкого давления. Подумайте о люке резервуара для хранения, воздуховоде большого диаметра или крышке теплообменника. Эти фланцы часто трудно герметизировать, поскольку они имеют очень большую площадь поверхности, но можно приложить лишь ограниченное усилие болта без деформации самого фланца. Кроме того, поверхности фланцев в этих случаях часто повреждаются, изъедены или смещены по центру из-за предыдущих замен прокладок или просто из-за размера конструкции. Традиционная плоская прокладка требует очень высокого поверхностного давления для создания уплотнения, но на большом фланце достижение такого равномерного давления практически невозможно.
Именно здесь проявляется гениальность конструкции гофрированной металлической прокладки. Гофрированный рисунок создает серию высококонцентрированных линий уплотнения. Вместо того, чтобы требовать высокого среднего давления по всей поверхности прокладки, он сосредотачивает имеющуюся нагрузку на болтах на этих узких зонах контакта. Это означает, что гофрированная металлическая прокладка может обеспечить герметичное уплотнение даже при относительно небольших нагрузках на болты. Способность приспосабливаться к неровностям поверхности является еще одним важным преимуществом. Гофрированный сердечник действует как гибкая диафрагма, которая может сжиматься и адаптироваться к дефектам поверхности, что важно при герметизации больших, иногда искривленных фланцев. Стандартные плоские прокладки просто не смогут устранить эти зазоры и дефекты без капитального ремонта поверхности фланца, а это дорогостоящий и трудоемкий процесс.
Это преимущество в производительности напрямую приводит к реальной экономии затрат. Раньше, если бак большого диаметра протекал, решением часто было изолировать бак, слить его воду и поручить сварщику отремонтировать поверхность фланца или использовать специальный процесс обработки. Часто это требовало недель подготовки и значительных затрат. С помощью гофрированных металлических прокладок многие из этих проблем решаются на уровне прокладок. Наша фабрика,Нинбо Kaxite Sealing Materials Co., Ltd., производит гофрированные металлические прокладки диаметром до нескольких метров, для давления всего в несколько миллибар и для условий вакуума. Способность прокладки обеспечивать надежное уплотнение при таких низких нагрузках на болты в сочетании с ее устойчивостью к дефектам поверхности делает ее подходящим решением для этих проблемных крупномасштабных применений. Эта возможность позволяет предприятиям избежать дорогостоящих простоев и ремонта фланцев, обеспечивая бесперебойную работу и сокращая бюджеты на техническое обслуживание.
Выбор правильной гофрированной металлической прокладки для конкретной химической обработки требует четкого понимания условий эксплуатации и технических характеристик прокладки. Несоответствие может привести к преждевременному выходу из строя, утечкам и потенциальным опасностям. В таблице ниже представлены подробные технические характеристики нашего стандартного ассортимента гофрированных металлических прокладок, в которых подчеркивается инженерное обоснование каждого параметра. Однако для сложных применений мы предоставляем полный спектр услуг по индивидуальному проектированию для разработки прокладки, идеально подходящей для вашего фланца.
| Параметр | Стандартная спецификация | Инженерное обоснование и влияние на применение |
| Основной материал | СС304, СС316, СС316Л, Титан | Определяет коррозионную стойкость и температурную устойчивость. SS316L используется в большинстве химических служб. Титан для стойкости к сильной коррозии и высоким температурам. |
| Толщина сердечника (мм) | 0,20 - 0,40 | Более толстые сердечники (0,30–0,40 мм) обеспечивают большую устойчивость и предпочтительны для фланцев большого диаметра, работающих при низком давлении. Более тонкие сердечники (0,20 мм) предназначены для систем высокого давления, требующих минимального расслабления. |
| Шаг гофра (мм) | 2,5 - 4,0 | Шаг – это расстояние между вершинами гофра. Более узкий шаг (2,5 мм) создает больше линий уплотнения, что лучше подходит для болтов с низкой нагрузкой. Более широкий шаг (4,0 мм) предназначен для применений с высоким давлением. |
| Высота гофра (мм) | 0,8 - 1,5 | Определяет сжимаемость и упругость. Большая высота обеспечивает большее перемещение фланца и лучшее соответствие поверхности. |
| Материал уплотнительного элемента | Гибкий графит, ПТФЭ, слюда | Гибкий графит является наиболее распространенным, обеспечивая превосходную температурную и химическую стойкость. ПТФЭ предназначен для агрессивных химикатов при более низких температурах. Слюда предназначена для сверхвысоких температур. |
| Плотность уплотнительного элемента (г/см³) | 1,0–1,2 (Графит) | Более высокая плотность уменьшает пористость и ползучесть, но ее труднее сжимать. Стандартная плотность — хороший баланс. |
| Максимальная расчетная температура (°C) | До 650°C (со слюдой) | Это критический предел. Превышение этого значения может привести к разрушению сердечника или уплотнительного элемента, что приведет к выходу из строя уплотнения. |
| Максимальное расчетное давление (бар) | До 250 бар | Определяет минимальную нагрузку на болт и необходимую прочность прокладки. Более высокое давление требует более толстого или прочного сердечника. |
| Рекомендуемое напряжение прокладки (Н/мм²) | 50 - 150 | Это сжимающее напряжение, необходимое для достижения уплотнения. Слишком низко, и фланец протечет; слишком высоко, это может привести к повреждению прокладки или фланца. |
| Скорость утечки (ASTM F37) | < 0,001 мл/мин | Это показатель эффективности уплотнения, указывающий на способность прокладки предотвращать неорганизованные выбросы. |
При выборе гофрированной металлической прокладки речь идет не только об отдельных характеристиках материала; речь идет о понимании взаимодействия между прокладкой и фланцем. Нагрузка на болт должна быть достаточной, чтобы сжать прокладку и создать требуемое уплотняющее напряжение, но не настолько высокой, чтобы она раздавила сердечник. Обработка поверхности фланца и параллельность также играют решающую роль. Мы рекомендуем обработку поверхности фланца Ra от 3,2 до 6,3 мкм для оптимального уплотнения. В Kaxite наша техническая группа использует расширенный анализ методом конечных элементов (FEA) для моделирования поведения прокладки при определенных нагрузках и давлениях на болты. Это позволяет нам рекомендовать оптимальную конструкцию прокладки и процедуру контролируемого момента затяжки, обеспечивая надежное соединение без утечек, соответствующее самым строгим стандартам выбросов.
Химическая промышленность невероятно разнообразна: она работает со всем: от безвредных углеводородов до агрессивных кислот, щелочей и растворителей. Не существует единой «универсальной» прокладки, способной противостоять всем химическим средам. Истинная сила гофрированной металлической прокладки заключается в ее индивидуализации. Тщательно выбирая металл сердцевины и облицовочный материал (или уплотнительный элемент), можно точно подобрать прокладку для конкретной среды и условий эксплуатации. Именно эта гибкость является причиной того, что их все чаще предпочитают стандартным спирально-навитым прокладкам, которые имеют более ограниченный диапазон конструктивных вариантов. Компания Ningbo Kaxite Sealing Materials Co., Ltd. производит гофрированные металлические прокладки из широкого спектра комбинаций материалов, отвечающих строгим требованиям химической, нефтехимической и фармацевтической промышленности.
Металлический сердечник обеспечивает прочность и устойчивость конструкции. Для общих химических работ сталь SS316L является универсальным выбором, поскольку она обеспечивает хорошую устойчивость к широкому диапазону сред и рабочих температур. Для более агрессивных сред, например, содержащих хлориды или кислоты, рекомендуются сплавы более высокого качества, такие как Hastelloy C276 или Inconel 625. Для экстремально высокотемпературных применений, например, в печах нефтеперерабатывающих заводов, используются сплавы на основе титана или никеля. На нашем заводе имеется полный склад этих специальных металлов, что позволяет обеспечить быстрое производство. Не менее важен выбор уплотнительного элемента. Наиболее распространенным выбором является гибкий графит, который обеспечивает превосходную термостойкость (до 650°C) и химическую совместимость с большинством углеводородов и пара. Однако графит не пригоден для сильноокисляющих кислот, так как может окислиться и потерять свои герметизирующие свойства. В этих случаях мы используем облицовочный материал из ПТФЭ или его модифицированных форм, которые химически инертны.
Мы также предлагаем инновационные конструкции, такие как конструкция «двойного уплотнительного слоя». Это предполагает использование двух разных уплотнительных элементов — например, внутреннего слоя из графита для первичного уплотнения и внешнего кольца из ПТФЭ для защиты от сред, которые могут воздействовать на графит. Еще одной усовершенствованной конструкцией является включение внутреннего и внешнего опорного кольца. Внутреннее кольцо предотвращает продавливание прокладки внутрь под давлением (особенно важно при высоких давлениях), а внешнее кольцо обеспечивает защиту от коррозии и помогает при центрировании. Именно такой уровень индивидуализации является причиной того, что гофрированные металлические прокладки становятся стандартом для критически важных с точки зрения безопасности и дорогостоящих применений. Показательный пример: крупный фармацевтический производитель боролся с проблемами загрязнения контура воды высокой чистоты из-за экстрагируемых материалов из стандартных прокладок. Наша фабрика разработала гофрированную металлическую прокладку с твердой облицовкой из ПТФЭ и сердечником из нержавеющей стали 316L, в которой исключены все экстрагируемые вещества, что обеспечивает чистое и чистое уплотнение. Такое индивидуальное решение возможно только с помощью гибкой платформы проектирования гофрированной металлической прокладки.
Вопрос 1. Чем гофрированная металлическая прокладка отличается от прокладки со спиральной намоткой с точки зрения эксплуатационных характеристик?
Ответ: Основное отличие заключается в конструкции ядра. В спирально-навитой прокладке используется металлическая полоса V-образной формы, намотанная по спирали, с наполнителем. Они отлично подходят для многих применений, но могут быть склонны к «выдуванию», если наполнитель поврежден. В гофрированной металлической прокладке используется сплошной непрерывный гофрированный металлический сердечник, который обеспечивает более прочную и жесткую конструкцию. Такая конструкция обеспечивает превосходную устойчивость к выдуванию и более устойчива к суровым термоциклическим воздействиям. В то время как спирально-навитые прокладки являются хорошим универсальным выбором, гофрированные металлические прокладки обычно предпочтительнее для фланцев низкого давления и большого диаметра, а также для применений, где повреждение поверхности фланца или несоосность являются проблемой.
Вопрос 2. Можно ли использовать гофрированную металлическую прокладку на фланце с очень шероховатой поверхностью?
Ответ: Да, это одно из их главных преимуществ. Гофрированный профиль действует как серия гибких пружин, которые могут сжиматься и приспосабливаться к неровностям поверхности. Мягкий уплотнительный элемент (графит или ПТФЭ) заполняет микроскопические зазоры, создавая уплотнение. Это делает их идеальными для ремонта старых, корродированных фланцев без затрат на шлифовку. Однако мы всегда рекомендуем достаточно гладкую и плоскую поверхность фланца для достижения оптимального уплотнения. Для очень шероховатых фланцев может потребоваться более толстый уплотнительный элемент или облицовка более высокой плотности. Наша техническая команда может посоветовать лучшее решение для вашей конкретной ситуации.
Вопрос 3. Какой момент затяжки следует использовать при креплении гофрированной металлической прокладки?
Ответ: Единого значения крутящего момента не существует. Это зависит от размера прокладки, размера болта, номинала фланца и материала прокладки. Цель состоит в том, чтобы достичь рекомендуемого напряжения прокладки (обычно 50–150 Н/мм² для гофрированных металлических прокладок) без разрушения сердцевины. Мы предоставляем подробную процедуру затяжки для каждой поставляемой нами прокладки, которая рассчитывается на основе вашей конкретной конструкции фланца. В этой процедуре будет указан крутящий момент в фут-фунтах или Нм, последовательность затяжки и количество проходов. Очень важно следовать этой процедуре, чтобы добиться герметичного уплотнения и предотвратить повреждение. Никогда не превышайте рекомендуемый крутящий момент.
Вопрос 4. Подходят ли гофрированные металлические прокладки для работы в вакууме?
Ответ: Да, абсолютно. Гофрированные металлические прокладки отлично подходят для применения в вакууме, включая высокий вакуум. Их жесткая сердцевина предотвращает их втягивание в фланцевый зазор, в отличие от некоторых более мягких листовых прокладок. Гофрированная конструкция также обеспечивает надежное уплотнение даже при отрицательном давлении. Мы рекомендуем конструкцию с внутренним опорным кольцом для предотвращения сжатия внутрь и уплотнительным элементом высокой плотности для минимизации газовыделения. Наш завод в Нинбо Kaxite Sealing Materials Co., Ltd. поставляет гофрированные металлические прокладки для многочисленных вакуумных применений, в том числе в фармацевтической и полупроводниковой промышленности.
Вопрос 5: Как хранить гофрированные металлические прокладки, чтобы обеспечить их целостность перед установкой?
Ответ: Гофрированные металлические прокладки следует хранить в чистом, сухом и прохладном месте. Их необходимо защищать от влаги, грязи и экстремальных температур. Оригинальную упаковку (часто запечатанный пластиковый пакет с осушителем) следует сохранять неповрежденной до момента установки во избежание ржавчины и загрязнения. Их следует хранить в горизонтальном положении, чтобы предотвратить деформацию, и не следует ставить на них другие тяжелые предметы. Наш завод предоставляет подробные инструкции по хранению с каждой поставкой, чтобы гарантировать, что прокладки будут доставлены на место в идеальном состоянии.
Гофрированная металлическая прокладка зарекомендовала себя как превосходное уплотнительное решение для современной химической перерабатывающей промышленности, выдерживая самые суровые температурные циклы и циклы давления, герметизируя проблемные фланцы большого диаметра и предлагая беспрецедентную гибкость в использовании материалов. Его уникальная конструкция обеспечивает уровень надежности, безопасности и экономической эффективности, с которым традиционные альтернативы прокладок просто не могут сравниться. Для инженеров по техническому обслуживанию и руководителей предприятий это представляет собой активную инвестицию в бесперебойную и долгосрочную эксплуатацию.
