Почему металлические зубчатые прокладки подходят для работы в условиях высоких температур?

В высокотемпературных промышленных применениях, таких как нефтехимические заводы, электростанции и теплообменники, стандартные прокладки часто выходят из строя из-за термического разложения, релаксации ползучести или потери упругости. Однако металлические зубчатые прокладки специально разработаны для работы в таких сложных условиях. Но что делает их такими пригодными для высоких температур? Ответ кроется в их уникальном дизайне и выборе материалов. Металлическая зубчатая прокладка состоит из металлического сердечника (обычно из нержавеющей стали или сплава с высоким содержанием никеля) с концентрическими зубцами (канавками) на обеих сторонах и часто из мягкого облицовочного материала, такого как графит или ПТФЭ, нанесенного на зубцы. Металлический сердечник обеспечивает механическую прочность и термическую стабильность, а зубцы концентрируют уплотняющую силу в узкой полосе, создавая высокие удельные нагрузки, которые компенсируют перемещение фланца и циклическое изменение температуры. На заводе Ningbo Kaxite Sealing Materials Co., Ltd. уже более 20 лет производится зубчатые прокладки, и мы подтвердили их эффективность при температурах от -200°C до 850°C, в зависимости от используемых материалов.

Пригодность металлических зубчатых прокладок для высоких температур обусловлена ​​четырьмя ключевыми факторами: использованием жаростойких металлических сплавов (таких как нержавеющая сталь 316L, Inconel 625 или Hastelloy C276), применением термостойкого облицовочного материала (расширенный графит или слюда), контролируемым сжатием и восстановлением зубчатой ​​конструкции, а также минимальным несоответствием теплового расширения между материалами прокладки и фланца. В отличие от мягких прокладок (например, резины или ПТФЭ), которые размягчаются, расползаются или окисляются при повышенных температурах, металлический сердечник зубчатой ​​прокладки сохраняет свою форму и силу уплотнения. Зубцы при сжатии образуют ряд плотных уплотнительных линий, которые эффективно блокируют пути утечек даже в условиях суровых температурных циклов. В этой подробной статье мы рассмотрим материаловедение, геометрию конструкции и эксплуатационные характеристики, которые делают металлзубчатые прокладкипредпочтительный выбор для высокотемпературной герметизации. Мы также предоставим подробные технические характеристики, рекомендации по применению и реальные данные о производительности, основанные на обширном опыте нашего завода.

Оглавление

• 1. Почему материалы металлического сердечника устойчивы к термическому разложению?
• 2. Как зубцы повышают эффективность уплотнения при термоциклировании?
• 3. Каковы основные технические характеристики наших зубчатых прокладок?
• 4. Как правильная установка и обслуживание могут продлить срок службы прокладок при высоких температурах?
• Часто задаваемые вопросы (FAQ)
• Заключение и консультация по индивидуальной прокладке

Почему материалы металлического сердечника устойчивы к термическому разложению?

Основой любой высокотемпературной зубчатой ​​прокладки является ее металлический сердечник. В отличие от органических или эластомерных материалов, которые разлагаются или окисляются при относительно низких температурах (обычно ниже 200–250°С), высокоэффективные металлические сплавы сохраняют свои механические свойства и коррозионную стойкость при температурах до 850°С и даже выше. ВНинбо Kaxite Sealing Materials Co., Ltd.Мы предлагаем широкий выбор материалов металлического сердечника, каждый из которых выбран с учетом его конкретных температурных и коррозионных характеристик. Для большинства высокотемпературных применений мы рекомендуем аустенитные нержавеющие стали (например, 304, 316L) для температур до 600°C и сплавы на основе никеля (Inconel 625, Incoloy 825) для температур до 850°C или в высокоагрессивных средах. Металлический сердечник обеспечивает структурную целостность, необходимую для поддержания напряжения прокладки под нагрузкой фланцевого болта, даже если фланец и прокладка подвергаются термическому расширению.

Ключевые свойства материалов с металлическим сердечником, используемых в наших зубчатых прокладках:

• Высокая температура плавления:Нержавеющие стали плавятся при температуре около 1400–1450°C, а никелевые сплавы плавятся при температуре выше 1350°C, гарантируя, что сердцевина прокладки останется твердой даже при экстремальных рабочих температурах.
• Устойчивость к окислению:Сплавы, такие как 316L и Инконель, образуют на своей поверхности защитный слой оксида хрома или оксида никеля при высоких температурах, предотвращая дальнейшее окисление и образование накипи. Это важно для поддержания толщины прокладки и эффективности уплотнения.
• Сопротивление ползучести:При высоких температурах металлы могут подвергаться ползучести — медленной пластической деформации под постоянной нагрузкой. Выбранные нами сплавы обладают высоким сопротивлением ползучести, гарантируя, что прокладка сохраняет посадочное напряжение в течение всего срока службы, даже при длительном воздействии высоких температур.
• Совместимость с тепловым расширением:Коэффициент теплового расширения (КТР) металлического сердечника выбирается в соответствии с коэффициентом теплового расширения фланца (обычно углеродистая или нержавеющая сталь), что сводит к минимуму термическое напряжение и снижает риск деформации фланца или релаксации прокладки во время термоциклирования.

Выбор материала металлического сердечника имеет решающее значение для достижения желаемого срока службы. Например, для нефтеперерабатывающего завода с рабочей температурой 500°C и агрессивной технологической средой, содержащей соединения серы, мы бы выбрали сердцевину из Inconel 625, которая обеспечивает исключительную стойкость как к окислению, так и к сульфидированию. В паропроводе электростанции, работающем при температуре 540°C, часто бывает достаточно сердечника из нержавеющей стали 316L с графитовой облицовкой. Наш завод проводит тщательный анализ материалов для каждого применения с учетом рабочей температуры, давления и коррозионной активности среды, чтобы рекомендовать оптимальный металлический сердечник. Мы также проводим металлургические испытания, включая анализ твердости, растяжения и размера зерен, каждой партии материала металлического сердечника, чтобы гарантировать соответствие спецификациям ASTM.

Чтобы проиллюстрировать практическую разницу, рассмотрим пример нефтехимического завода, на котором использовалась прокладка сердечника из углеродистой стали при температуре 550°C. Прокладка вышла из строя через 6 месяцев из-за окисления и потери толщины. После перехода на зубчатую прокладку из нержавеющей стали 316L с графитовой поверхностью срок службы прокладки увеличился до более чем 4 лет без заметной потери герметичности. Такая долговечность напрямую приводит к сокращению простоев для технического обслуживания, повышению безопасности предприятия и снижению общих эксплуатационных затрат. Наш завод в Каксите поддерживает обширную базу данных о характеристиках материалов, что позволяет нам выбирать оптимальный металлический сердечник для каждого высокотемпературного применения.

Как зубцы повышают эффективность уплотнения при термоциклировании?

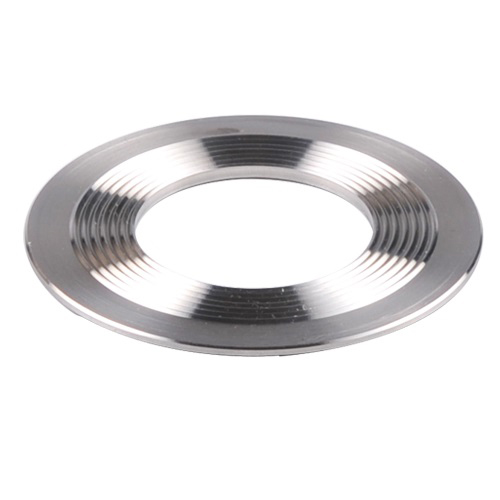

Зубчатая (или рифленая) конструкция металлических зубчатых прокладок — это не просто конструктивная особенность — это ключевой фактор, обеспечивающий высокотемпературное уплотнение. Концентрические зубцы на поверхностях прокладки выполняют несколько функций: концентрируют нагрузку болта на узкие окружные полосы, создавая высокие единичные уплотняющие напряжения (до 500-700 МПа), которые внедряются в поверхность фланца и обеспечивают эффективное уплотнение. Они также допускают радиальное расширение и сжатие прокладки во время термоциклирования, не вызывая чрезмерной релаксации напряжений. Кроме того, зубцы действуют как несколько независимых уплотняющих барьеров, так что, если один зубец будет поврежден, соседние зубцы по-прежнему сохранят герметичность. Эта избыточность особенно ценна в высокотемпературных приложениях, где термоциклирование может вызвать перемещение фланцев и прокладок.

Ключевые особенности зубчатой ​​конструкции наших зубчатых прокладок, повышающие производительность:

• Концентрация напряжений для герметизации:Зубцы уменьшают площадь контакта, концентрируя нагрузку фланцевых болтов на кончиках зубцов. Это создает высокое напряжение уплотнения (обычно в 4-6 раз выше, чем у плоской прокладки), которое пластически деформирует облицовочный материал (графит или слюду) на поверхности фланца, заполняя микроскопические дефекты и обеспечивая герметичное уплотнение.
• Адаптация движения фланца:Во время термоциклирования фланцы расширяются и сжимаются в радиальном направлении. Зубчатая конструкция позволяет прокладке слегка скользить по поверхности фланца, не теряя герметичности, поскольку зубцы действуют как гибкие уплотнительные элементы. В этом отличие от сплошной плоской прокладки, которая может испытывать чрезмерное напряжение сдвига и выйти из строя в тех же условиях.
• Компенсация ползучести:При высоких температурах и прокладка, и фланец могут подвергнуться релаксации ползучести, что со временем снижает нагрузку на болт. Зубцы имеют определенную глубину и шаг, чтобы гарантировать, что даже при деформации облицовочного материала металлическая сердцевина сохраняет свою толщину, обеспечивая резервную уплотнительную поверхность. Этот двухслойный механизм уплотнения значительно продлевает срок службы прокладки.
• Несколько линий уплотнения:Типичная зубчатая прокладка имеет от 12 до 24 зубцов на каждой поверхности, каждый из которых образует отдельную линию уплотнения. Если на одном зубце возникает незначительная утечка из-за локального повреждения или загрязнения, соседние зубцы продолжают герметично закрываться, предотвращая катастрофическую утечку. Это критически важная функция безопасности в высокотемпературных системах высокого давления.

Наша фабрика проводит обширные испытания для оптимизации геометрии зубцов для различных применений. Мы протестировали глубину зубцов от 0,15 мм до 0,3 мм и шаг (расстояние между зубцами) от 1,0 мм до 2,0 мм, чтобы определить оптимальную комбинацию для конкретных диапазонов температуры и давления. Наша стандартная зубчатая прокладка имеет глубину зубцов 0,25 мм и шаг 1,5 мм, что, как мы обнаружили, обеспечивает наилучший баланс герметичности и устойчивости к повреждениям от раздавливания. Мы также предлагаем вариант с «тонкими зубцами» с шагом 1,0 мм для применений, требующих чрезвычайно низкой скорости утечки, таких как работа в вакууме или работа с токсичными газами.

Реальный пример нагревателя сырой нефти нефтеперерабатывающего завода, работающего при температуре 480°C и с ежедневными термическими циклами, демонстрирует ценность зубчатой ​​конструкции. Оригинальные плоские графитовые прокладки вышли из строя в течение 3 месяцев из-за сильной релаксации и выброса. После установки наших зубчатых прокладок с сердечником из 316L и графитовой облицовкой срок службы увеличился до 3 лет. Инженер завода отметил, что зубчатые прокладки сохраняли свою герметичность даже после того, как фланцы подвергались циклическому воздействию температуры от окружающей среды до 480°C более 100 раз, подтверждая способность конструкции компенсировать тепловые перемещения. В компании Ningbo Kaxite Sealing Materials Co., Ltd. мы продолжаем совершенствовать геометрию зубцов и облицовочные материалы, чтобы удовлетворить растущие требования высокотемпературных уплотнений.

Каковы основные технические характеристики наших зубчатых прокладок?

Нинбо Kaxite Sealing Materials Co., Ltd. производит широкий ассортимент зубчатых прокладок для применения в условиях высоких температур, высокого давления и агрессивных сред. В нашу линейку продукции входят стандартные и нестандартные размеры, с различными материалами металлического сердечника и облицовочными материалами. В таблице ниже приведены основные технические характеристики наших самых популярных моделей зубчатых прокладок, которые широко используются в нефтехимической, энергетической и нефтеперерабатывающей промышленности по всему миру. Наш завод может производить прокладки диаметром от 10 мм до 5000 мм и толщиной от 2 мм до 6 мм в соответствии с требованиями конкретного проекта.

В дополнение к стандартным предложениям наш завод предлагает ряд индивидуальных опций для решения конкретных задач, связанных с высокими температурами. Мы предлагаем зубчатые прокладки с «гибким» сердечником (например, гофрированным металлическим сердечником) для применений, требующих более высокой сжимаемости, или с зубцами «кулачкового профиля» для неровных поверхностей фланцев. Мы также можем нанести на облицовку антипригарное покрытие (например, ПТФЭ или никель), чтобы предотвратить прилипание прокладки к фланцам, что особенно ценно для болтовых соединений, требующих периодической разборки.

Контроль качества имеет первостепенное значение в нашем производственном процессе. Каждая зубчатая прокладка проверяется на постоянство глубины зубцов с помощью оптических измерений, на плоскостность с использованием гранитной поверхностной пластины и на наличие визуальных дефектов при ярком освещении. Мы также проводим тест на утечку гелия на случайных образцах из каждой партии, достигая скорости утечки ниже 10^-6 мбар·л/с для критических применений. Наш завод в Нинбо Kaxite Sealing Materials Co., Ltd. предоставляет подробный отчет об испытаниях для каждого заказа, включая сертификаты материалов, результаты проверки размеров и данные о скорости утечек. Такая прозрачность и приверженность качеству гарантируют, что наши зубчатые прокладки обеспечивают производительность и надежность, необходимые в условиях высоких температур.

Как правильная установка и обслуживание могут продлить срок службы прокладок при высоких температурах?

Даже самая лучшая зубчатая прокладка может преждевременно выйти из строя, если ее неправильно установить и обслуживать. Применение при высоких температурах создает уникальные проблемы при установке прокладок: необходимо учитывать тепловое расширение, необходимо точно контролировать момент затяжки болтов, чтобы избежать чрезмерного или недостаточного сжатия, а прокладка и фланцы не должны содержать загрязнений, которые могут вызвать окисление или химическое воздействие при повышенных температурах. В компании Ningbo Kaxite Sealing Materials Co., Ltd. мы разработали комплексное руководство по установке и техническому обслуживанию, основанное на многолетнем опыте эксплуатации. Следование этим рекомендациям может продлить срок службы зубчатых прокладок на 50–100 процентов, значительно снизив затраты на техническое обслуживание предприятия и внеплановые остановки.

Основные методы установки и обслуживания зубчатых прокладок в условиях высоких температур:

• Подготовка поверхности фланца:Перед установкой убедитесь, что поверхности фланцев чистые, ровные и не имеют царапин, вмятин или старого прокладочного материала. Используйте растворитель и мягкую ткань, чтобы удалить масло, жир и грязь. Для зубчатых прокладок рекомендуется использовать шероховатость поверхности от 3,2 до 6,3 микрометра Ra, чтобы обеспечить достаточный захват зубцов.
• Правильный момент затяжки болтов:Равномерно примените рекомендованный момент затяжки болтов, используя калиброванный динамометрический ключ. Чрезмерное затягивание может привести к разрушению зубцов, а недостаточное затягивание не приведет к требуемому уплотняющему усилию. Мы предоставляем конкретные таблицы крутящих моментов для каждого размера прокладки и комбинации материалов. В условиях высоких температур мы рекомендуем повторную затяжку после того, как система достигнет рабочей температуры, поскольку ослабление болтов часто происходит из-за теплового расширения.
• Рекомендации по термоциклированию:Во время запуска и остановки избегайте резких изменений температуры, которые могут вызвать дифференциальное расширение между фланцем и прокладкой. Для применений с частыми термическими циклами рассмотрите возможность использования подпружиненной болтовой системы для поддержания постоянной нагрузки на болты.
• Проверка и мониторинг:Периодически проверяйте область прокладки на наличие признаков утечки (например, пятен или отложений) и проверяйте температуру поверхности фланца на наличие горячих точек, которые могут указывать на локализованную утечку. Мы рекомендуем использовать ультразвуковой или акустический мониторинг эмиссии для критически важных высокотемпературных систем.

Практический пример электростанции в Европе иллюстрирует влияние правильной установки. Завод сталкивался с частыми выходами из строя зубчатых прокладок на перегретом паропроводе (550°C, 120 бар). Анализ показал, что отказы произошли из-за неравномерного момента затяжки болтов и неправильной подготовки поверхности фланца. После внедрения наших рекомендаций по установке, включая очистку поверхности, использование калиброванных динамометрических инструментов и процедуру повторной затяжки после нагрева, срок службы прокладок увеличился в среднем с 8 месяцев до более 4 лет. Менеджер завода сообщил, что стоимость программы установки была меньше, чем стоимость одного незапланированного отключения, что подчеркнуло возврат инвестиций в надлежащие методы установки.

Наш завод предлагает обучение на месте и шеф-монтаж для критически важных проектов. Мы также предоставляем калькулятор повторного момента, который учитывает конкретные коэффициенты теплового расширения материалов фланцев и прокладок, чтобы определить оптимальный интервал повторного момента. Кроме того, мы рекомендуем хранить зубчатые прокладки в чистом, сухом помещении, вдали от агрессивной атмосферы, и использовать их в течение срока годности (обычно 2 года для прокладок с графитовым покрытием). Следуя этим передовым практикам, операторы предприятий могут максимизировать производительность и срок службы своих зубчатых прокладок при работе в условиях высоких температур.

Часто задаваемые вопросы (FAQ)

Вопрос 1. Можно ли повторно использовать металлические зубчатые прокладки после воздействия высоких температур?

Ответ: Как правило, мы не рекомендуем повторно использовать зубчатые прокладки после их эксплуатации, особенно при высоких температурах. Облицовочный материал (графит или слюда) при первоначальном сжатии претерпевает пластическую деформацию, которую невозможно полностью восстановить. Повторное использование прокладки может привести к недостаточному уплотняющему усилию и увеличению риска утечек. Однако в некоторых случаях применения при низком давлении и низкой температуре визуальный осмотр может позволить повторное использование, если облицовочный материал не имеет повреждений. Для работы в условиях высоких температур мы всегда рекомендуем использовать новую зубчатую прокладку, чтобы обеспечить надежное уплотнение. Наш завод предоставляет услуги по восстановлению металлических прокладок сердечника, при этом облицовочный материал можно заменить, но сердечник необходимо проверить на предмет деформации или коррозии.

Вопрос 2. Какова максимальная рабочая температура металлической зубчатой ​​прокладки с графитовой облицовкой?

Ответ: Максимальная температура непрерывной эксплуатации зубчатой ​​прокладки с покрытием из расширенного графита зависит от окружающей среды. В окислительной атмосфере (воздухе) максимальная температура обычно составляет 550°C, поскольку графит начнет окисляться при более высоких температурах. В инертной или восстановительной атмосфере графит можно использовать до температуры 850°С. При температурах выше 550°C в окислительных условиях мы рекомендуем использовать слюдяную облицовку или уплотнение металл-металл (без облицовки) для наших зубчатых прокладок. Наша фабрика предоставляет подробные температурные графики для каждого облицовочного материала, которые помогут вам выбрать подходящий вариант для ваших конкретных условий.

Вопрос 3: Чем металлические зубчатые прокладки отличаются от спирально навитых прокладок для применения при высоких температурах?

Ответ: И зубчатые прокладки, и спирально-навитые прокладки отлично подходят для применения при высоких температурах, но они имеют разные характеристики. Зубчатые прокладки обеспечивают более плотное уплотнение при более высоких температурах и менее склонны к ослаблению обмотки при термоциклировании. Они также обладают более высокой устойчивостью к выбросам и их легче устанавливать на неровных фланцах. С другой стороны, спирально-навитые прокладки более гибкие и могут компенсировать большее смещение фланцев. Наш завод в Нинбо Kaxite Sealing Materials Co., Ltd. рекомендует зубчатые прокладки для критических условий эксплуатации при высоких температурах и высоком давлении, где надежность имеет первостепенное значение, а также спирально-навитые прокладки для менее требовательных применений, где повреждение фланцев является проблемой.

Вопрос 4. Можно ли использовать металлические зубчатые прокладки в вакуумных системах при высоких температурах?

Ответ: Да, зубчатые прокладки подходят для работы в вакууме при высоких температурах при условии, что облицовочный материал стабилен в условиях вакуума (например, графит или слюда). Металлический сердечник обеспечивает необходимую структурную целостность, чтобы выдерживать внешнее атмосферное давление, а зубцы обеспечивают герметичное уплотнение даже при низком внутреннем давлении. Для вакуумных применений мы рекомендуем мелкий шаг зубцов (1,0 мм) и высококачественную графитовую поверхность с низкими характеристиками газовыделения. Наш завод поставил зубчатые прокладки для высокотемпературных вакуумных печей, работающих при 800°C и давлении 10^-5 мбар, с отличными результатами.

Вопрос 5: Какие сертификаты имеет компания Ningbo Kaxite Sealing Materials Co., Ltd. на свои металлические зубчатые прокладки?

Ответ: Наши зубчатые прокладки производятся в соответствии со стандартами ISO 9001:2015 (менеджмент качества) и ISO 14001:2015 (экологический менеджмент). Мы также имеем сертификат TA-Luft (VDI 2440) на прокладки с низким уровнем выбросов и соблюдаем требования ASME B16.20 и API 607 ​​по пожарной безопасности. Наши прокладки проверены независимыми сторонними лабораториями на соответствие стандартам ASTM, включая ASTM F112 на герметичность и ASTM F36 на сжимаемость. Мы предоставляем полный набор сертификатов испытаний и отслеживаем материалы для каждой поставки, обеспечивая полное соответствие самым строгим международным стандартам.

Вывод: металлические зубчатые прокладки — оптимальный выбор для высокотемпературной герметизации

Пригодность металлических зубчатых прокладок для работы в условиях высоких температур обусловлена ​​их надежным выбором материала, оригинальной зубчатой ​​геометрией и проверенными характеристиками при термоциклировании. Металлический сердечник обеспечивает необходимую прочность и термическую стабильность, облицовочные материалы (графит или слюда) обеспечивают прилегание и химическую стойкость, а зубцы создают многочисленные линии уплотнения, подвергающиеся высоким нагрузкам, которые сохраняют целостность, несмотря на перемещение фланца и ослабление болта. Наш завод Ningbo Kaxite Sealing Materials Co., Ltd. за два десятилетия усовершенствовал производство зубчатых прокладок, предлагая широкий ассортимент материалов и конфигураций для удовлетворения требований самых тяжелых условий эксплуатации при высоких температурах. Наша приверженность качеству, инновациям и поддержке клиентов гарантирует, что наши прокладки обеспечивают надежную и долговечную герметизацию на нефтеперерабатывающих заводах, электростанциях и предприятиях химической переработки по всему миру.

Вы столкнулись со сложной задачей, связанной с высокотемпературной герметизацией?Свяжитесь с компанией Ningbo Kaxite Sealing Materials Co., Ltd. сегоднядля получения подробной консультации по прокладкам. Укажите рабочую температуру, давление, среду и данные о фланцах, и наша команда инженеров порекомендует оптимальный материал и конструкцию зубчатой ​​прокладки. Мы предлагаем бесплатные образцы для тестирования, конкурентоспособные цены и быструю доставку в любое место.Запросите бесплатный образец зубчатой ​​прокладки и пакет технических данных прямо сейчас у Ningbo Kaxite Sealing Materials Co., Ltd. и обеспечьте безопасность и надежность вашей высокотемпературной системы.
